VALDYMO RINKINYS PANELPILOT SGD 70-A DK+

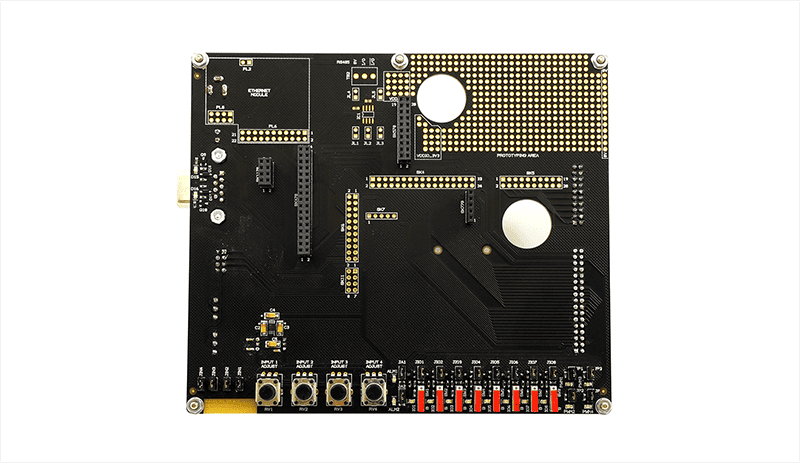

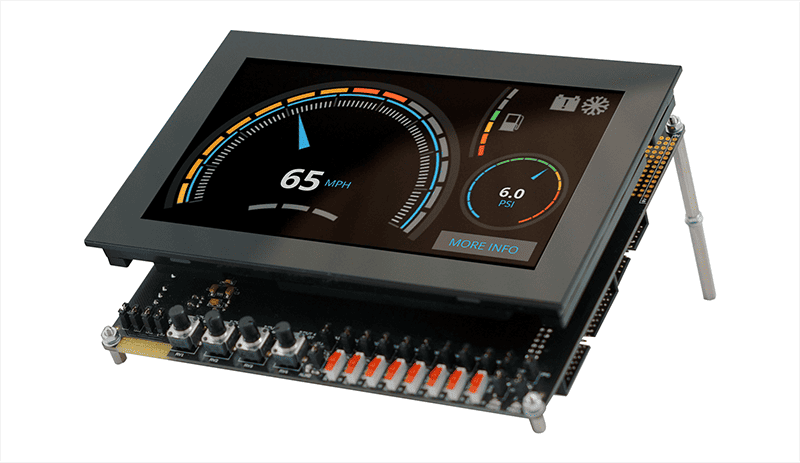

SGD 70-A DK+ yra valdymo rinkinys, suderinamas su 7 colių PanelPilotACE ekranu SGD 70-A. Pati valdymo plokštė leidžia vartotojams greitai prisijungti ir išbandyti visas PanelPilotACE ekrano įvesties ir išvesties funkcijas. Komplekte yra valdymo plokštė, SGD 70-A PanelPilotACE ekranas, USB laidas ir maitinimo šaltinis. Valdymo plokštę sudaro šviesos diodai ir skaitmeniniai įvesties / išvesties jungikliai, keturi potenciometrai, skirti generuoti analoginius įėjimus, kintamo ryškumo šviesos diodai PWM išėjimams ir prototipų kūrimo sritis, skirta grandinėms išbandyti. Taip pat yra ekrano RS232, RS485, SPI ir I²C funkcijų jungtys.
PRIVALUMAI
- Ekrano RS232, RS485, SPI ir I²C funkcijų jungtys
- Komplekte yra valdymo plokštė, SGD 70-A PanelPilotACE ekranas, USB laidas ir maitinimo šaltinis
TECHNINIAI PARAMETRAI
- Analoginiai įėjimai: x4
- Skaitmeninis įėjimas / išėjimas: x8
- PWM išėjimai: x4
- Signalizacijos išėjimai: x2
- Serijinės magistralės jungtys: RS232 ir RS485
- Maitinimo įtampa: nuo 5 iki 30 V nuolatinės srovės
- Išoriniai matmenys: 181 x 147 x 64 mm
