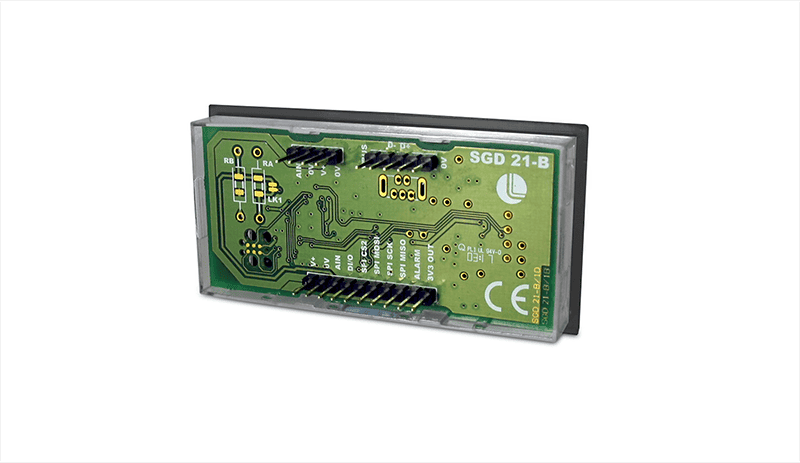

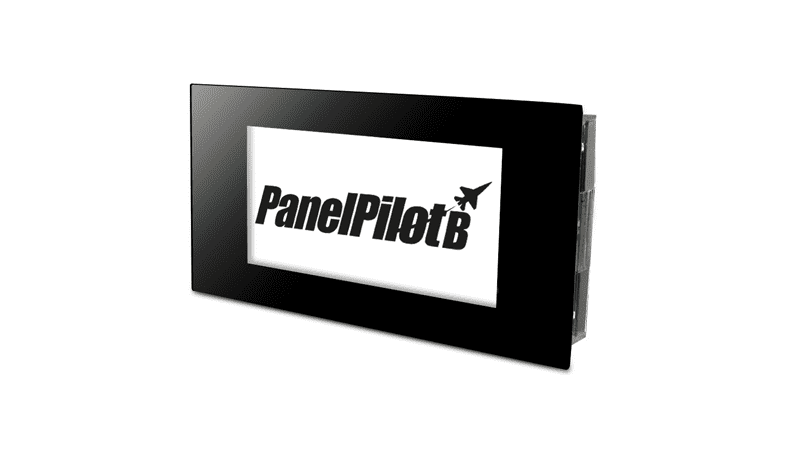

VOLTMETRAS PANELPILOT SGD 21-B
SGD 21-B yra ypač mažos galios, saulės šviesoje skaitomas vieno kanalo voltmetras su elegantišku vienspalviu elektroninio popieriaus taškinės matricos ekranu. Naudodami paprastą „PanelPilot B“ programinės įrangos platformą, pasirinkite iš šešių analoginių ir skaitmeninių voltmetro programų ir pritaikomų etikečių, mastelio keitimo ir pavojaus signalų savo konkrečiai programai.
Ekranas veikia su nemokama „PanelPilot B“ konfigūravimo programine įranga (galima Windows 7, 8 ir 10), teikiančia šešias analoginio ir skaitmeninio voltmetro programas, kurias vėliau galima pritaikyti individualioms programoms. Kiekvienos konfigūracijos elementai, kuriuos galima pakeisti programinėje įrangoje, yra šie:
- Individualios etiketės
- Mastelio keitimas
- Du signalizatoriai
- Spalvų inversija
- Įjungus ekraną galima pridėti paveikslėlį arba logotipą
Kai programa bus baigta, įkelkite ją į SGD 21-B ekraną naudodami CABLE USB A-SIL5 (nepridedama). Ekrano skydo arba korpuso montavimas yra paprastas, tiesiog naudokite skydelio tvirtinimo spaustuką, kad pritvirtintumėte ekraną.
„PanelPilot B“ programinę įrangą galima atsisiųsti nemokamai.
TECHNINIAI PARAMETRAI
- Ekranas: 2,1 colio elektroninio popieriaus taškų matricos ekranas
- Rezoliucija: 250 x 122 pikselių
- Matavimo diapazonas: 0–30 V nuolatinė srovė
- Matavimo diapazonas: 4–20 mA; galite sumontuoti papildomą mastelio keitimo rezistorių Ra = 62 Ω
- Kiti diapazonai: didesnei nei 30 V įtampai galima naudoti išorinius mastelio keitimo rezistorius
- Darbinė įtampa: nuo 4 iki 9 V nuolatinės srovės
- Tiekimo srovė (įprasta): 3 mA
- Apžiūros zona: 48,3 mm x 23,7 mm
