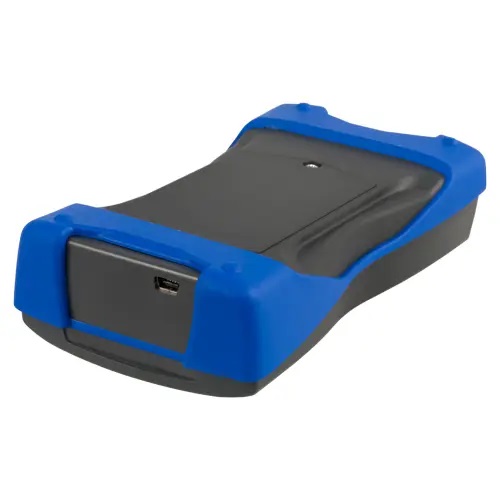

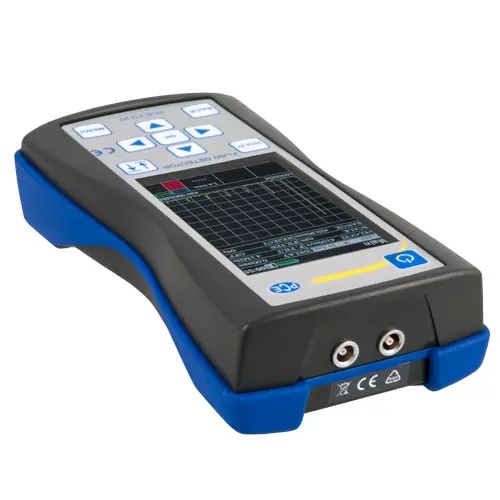

MEDŽIAGOS STORIO MATUOKLIS PCE-FD 20
PCE-FD 20 – tai aukšto dažnio ultragarso storio matuoklis su dideliu LCD ekranu, kuriame rodomi ultragarsinių signalų A skenavimo žemėlapiai ir B skenavimo skerspjūviai. Prietaisas naudojamas ne tik sienelių storiui matuoti, bet ir defektams ar suvirinimo siūlių nepertraukiamumui nustatyti, todėl ypač tinka mechaninės inžinerijos, kosmoso ir metalurgijos srityse.
Storio matuoklis komplektuojamas su dviem kontaktiniais keitiklių zondais (45° ir 90°), leidžiančiais tiksliai atlikti matavimus pagal situaciją. Duomenys gali būti perduodami į kompiuterį per USB jungtį, o pats prietaisas veikia tiek nuo baterijų, tiek nuo elektros maitinimo šaltinio, todėl patogus naudoti įvairiose darbo sąlygose.
Komplektacija: PCE-FD 20 storio matuoklis, 1,5 m zondo laidas, kontaktinio keitiklio zondai (90° ir 45°), 3 × 1,5 V AA baterijos, įkroviklis / maitinimo šaltinis, USB laidas, vartotojo vadovas
PRIVALUMAI
- Veikimo dažnių diapazonas nuo 1 iki 10 MHz
- Tikslus medžiagos storio nustatymas bei defektų aptikimas
- Galimybė taikyti šešėlio, aido ir veidrodinio šešėlio testavimo metodus
- USB sąsaja duomenų perdavimui į kompiuterį
- Kompaktiškas, lengvas, tik 250 g be baterijų
- Maitinimas iš baterijų arba elektros tinklo
- Komplekte 1,5 m ilgio zondo laidas ir du skirtingi zondai (45° ir 90°)
TECHNINIAI PARAMETRAI
- Veikimo dažnių diapazonas: 1–10 MHz
- Matavimo laiko intervalo diapazonas: 6–1000 µs
- Garso greitis: 1000–9999 m/s
- Laiko intervalų matavimo nuokrypis: ≤ ±0,025 µs
- Maksimalus signalo amplitudės nuokrypis: ≤ ±0,5 dB (0–110 dB diapazone)
- Bandymo stiprinimas: 125 dB
- Vidurkinimas: 1–16 paleidimų
- Kintamo laiko stiprinimas (TVG): 40 dB / 15 kontrolinių taškų
- Sužadinimo impulso trukmė: 0–0,5 µs
- Sužadinimo impulso amplitudė (50 Ω apkrova): ≥100, 200, 300
- Imtuvo dažnių diapazonas (–3 dB): 1–10 MHz
- Įvesties signalo amplitudės nuokrypis: ≤1 dB (10–100 % ekrano aukščio)
- Skenavimo laikas: 1–1000 µs
- Skenavimo vėlavimas: 0–2000 µs
- Laiko intervalų matavimo diapazonas: 0–1000 µs
- Zondo vėlavimo prizmė: 0–15 µs
- Automatinis defektų signalizavimas (AFS): dvigubi vartai
- AFS vartų diapazonas: 0–2000 µs
- AFS vartų slenksčiai: 0–100 %
- Signalų aptikimas: teigiamas pusbangis, radijo režimas
- Ekranas: 48 × 74 mm LCD
- Prietaiso matmenys: 80 × 162 × 35 mm
- Svoris: 250 g (be baterijų)
- Maitinimas: 100–250 V AC arba 3 × 1,5 V AA baterijos
