RANKINIS MIKROMANIPULIATORIUS MM
Rankinis mikromanipuliatorius MM – tai preciziškas mikrojutiklių valdymo įrankis, sukurtas specialiai PreSens adatiniams mikrojutikliams (NTH). Jis leidžia tiksliai valdyti mikrojutiklį trijose ašyse, užtikrinant vibracijos neturinčius matavimus su µm tikslumu.

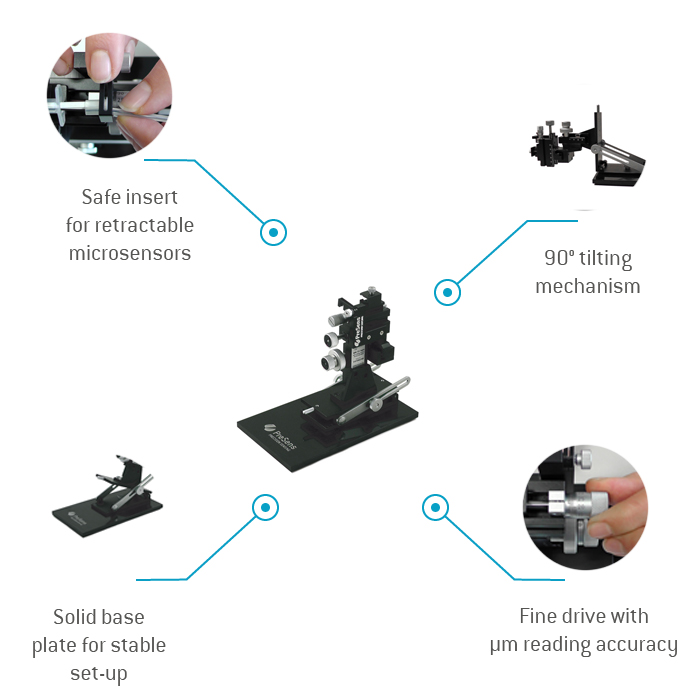

Tvirta pagrindo plokštė užtikrina stabilų manipuliatoriaus padėties nustatymą ir leidžia saugiai pakreipti sistemą iki 90° kampu, todėl įrenginį galima naudoti bet kurioje reikiamoje padėtyje.
Naudojant saugaus įterpimo funkciją, mikrosensorius, įvilktas į plieninę adatą, gali būti tiksliai įvedamas į mėginį, o po to jo antgalis švelniai ištraukiamas, kad būtų užtikrintas tikslus rodmenų nuskaitymas, nepažeidžiant jutiklio skaidulos.
PRIVALUMAI
⦁ Didelė erdvinė skiriamoji geba (< 50 μm)
⦁ Didelė laikinė skiriamoji geba (t90 < 3 sek.)
⦁ Skverbiamasis zondas, skirtas įterpti į pusiau kietas medžiagas
⦁ Mechaninis užraktas tiksliam vertikaliam lokalizavimui mėginio viduje
⦁ Nuo purslų apsaugotas metalinis korpusas
⦁ Jokių elektrinių trukdžių dėl optinių matavimų
TECHNINIAI PARAMETRAI
⦁ Suderinamumas: adatiniai korpusiniai (NTH), profiliniai (PM) ir implantuojamieji (IMP) deguonies ir pH mikrojutikliai

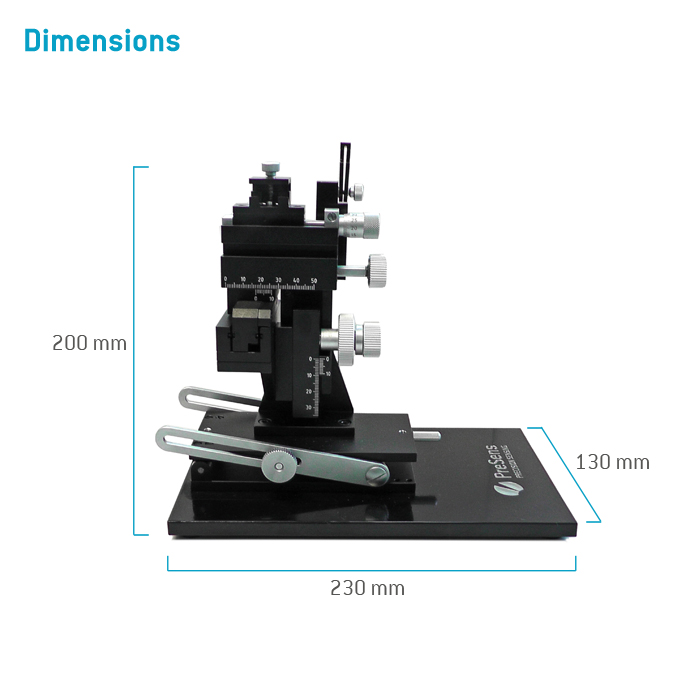

⦁ Matmenys: 230 mm x 130 mm x 200 mm
⦁ Svoris be pagrindo plokštės: 1,1 kg
⦁ Svoris su pagrindo plokšte: 3 kg su pagrindo plokštele
⦁ Poslinkio diapazonas x ašimi: 37 mm, smulkioji pavara: 10 mm
⦁ y ašis: 20 mm
⦁ z ašis: 25 mm
⦁ Nuskaitymo tikslumas Stambus reguliavimas: 0,1 mm
⦁ Smulkus reguliavimas: 1 mm: 0,01 mm
⦁ Stambus padėties nustatymo x ašis: 70 mm
⦁ Pasukamumas: 360°
⦁ Medžiaga: aliuminis ir plienas
