Dujų detektorius XGARD BRIGHT

DUJŲ DETEKTORIUS XGARD BRIGHT

Xgard Bright tai naujos kartos stacionarus daugiafunkcis dujų detektorius, skirtas degiųjų ir toksiškų dujų koncentracijų bei deguonies lygio stebėjimui. Įrenginys pasižymi MPS™ technologijos galimybe (atsparumas jutiklio nuodijimui, nereikalinga kalibracija), ilgaamžiais jutiklių variantais ir ekonomišku eksploatavimu. Šis modelis sukurtas sumažinti montavimo išlaidas ir supaprastinti kasdienį naudojimą.

Detektorius suderinamas su įvairių tipų jutikliais:

• MPS™ degiųjų dujų jutikliais (tarnavimo laikas 10+ metų)
• Ilgaamžiais O₂ jutikliais (5 metai)
• IR infraraudonųjų spindulių jutikliais (10+ metų)
• Elektrocheminiais jutikliais įvairioms toksiškoms dujoms

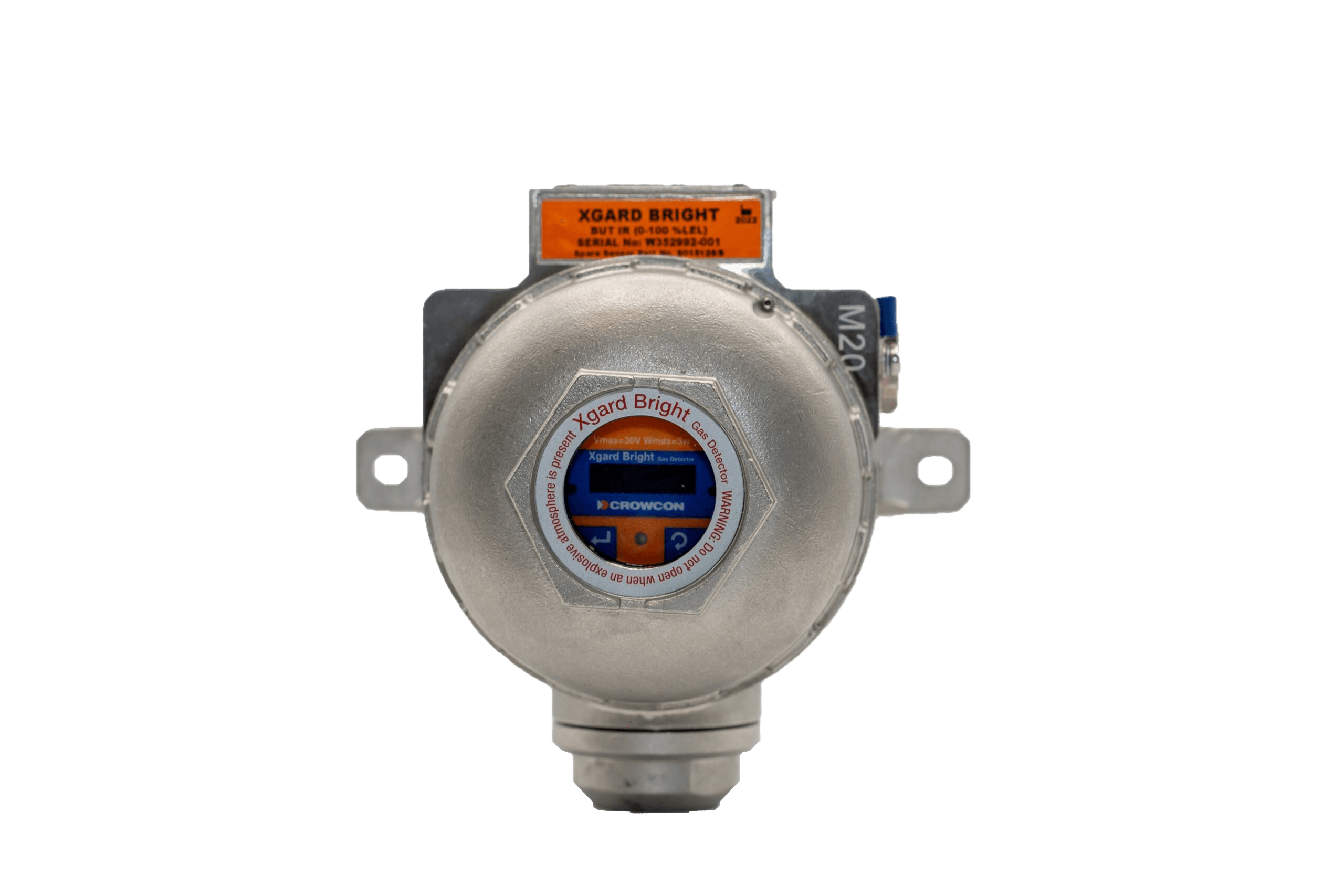

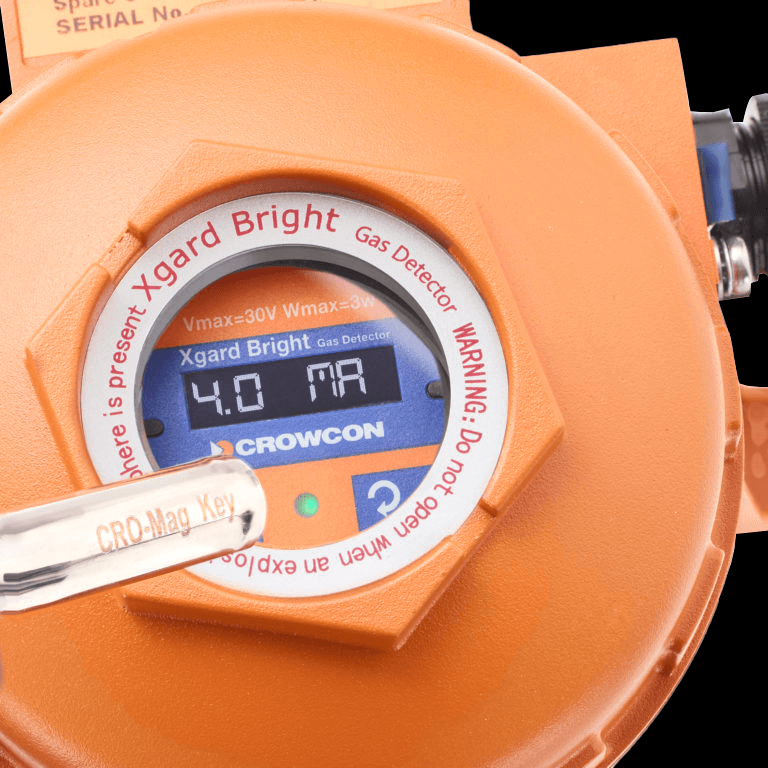

Xgard Bright turi didelį OLED ekraną, leidžiantį atlikti montavimą, kalibravimą ir techninę priežiūrą neatidarant korpuso. 4 laidų adresuojama sistema ženkliai sumažina kabelių poreikį. Standartiškai įrenginys turi 4–20 mA analoginį išėjimą, RS-485 Modbus, pavojaus ir gedimo relius bei pasirenkamą HART 7 ryšį.

PANAUDOJIMAS


• Degiųjų dujų stebėjimas
• Toksiškų dujų aptikimas
• Deguonies koncentracijos monitoringas
• Pramoniniai objektai, pavojingos zonos (Zone 1, Zone 2, Zone 21, Zone 22)
• Įrenginiai, reikalaujantys ATEX/IECEx/UL sertifikavimo


PALAIKOMOS DUJOS IR MATAVIMO DIAPAZONAI


Dujos	Jutiklis	Diapazonas	Temp. diapazonas
Flammable (įvairios)	MPS	0–100% LEL	–40 … +75 °C
Butane (C4H10)	IR	0–100% LEL	–40 … +60 °C
Hydrogen (H₂)	Catalytic	0–100% LEL	–40 … +70 °C
LPG	Catalytic / IR	0–100% LEL	–40 … +70 / –40 … +60 °C
Methane (CH₄)	Catalytic / IR	0–100% LEL	–40 … +70 / –40 … +60 °C
Pentane (C5H12)	Catalytic / IR	0–100% LEL	–40 … +70 / –40 … +60 °C
Propane (C3H8)	Catalytic / IR***	0–100% LEL	–40 … +70 / –40 … +60 °C



Dujos	Jutiklis	Diapazonas	Temp. diapazonas
CO	Electrochemical	0–25…2000 ppm	–30 … +50 °C
H₂S	Electrochemical	10…200 ppm	–40 … +50 °C
O₂ Long life	Electrochemical	0–25% vol	–40 … +60 °C
CO₂	IR	0–5% vol	–40 … +60 °C



TECHNINIAI PARAMETRAI

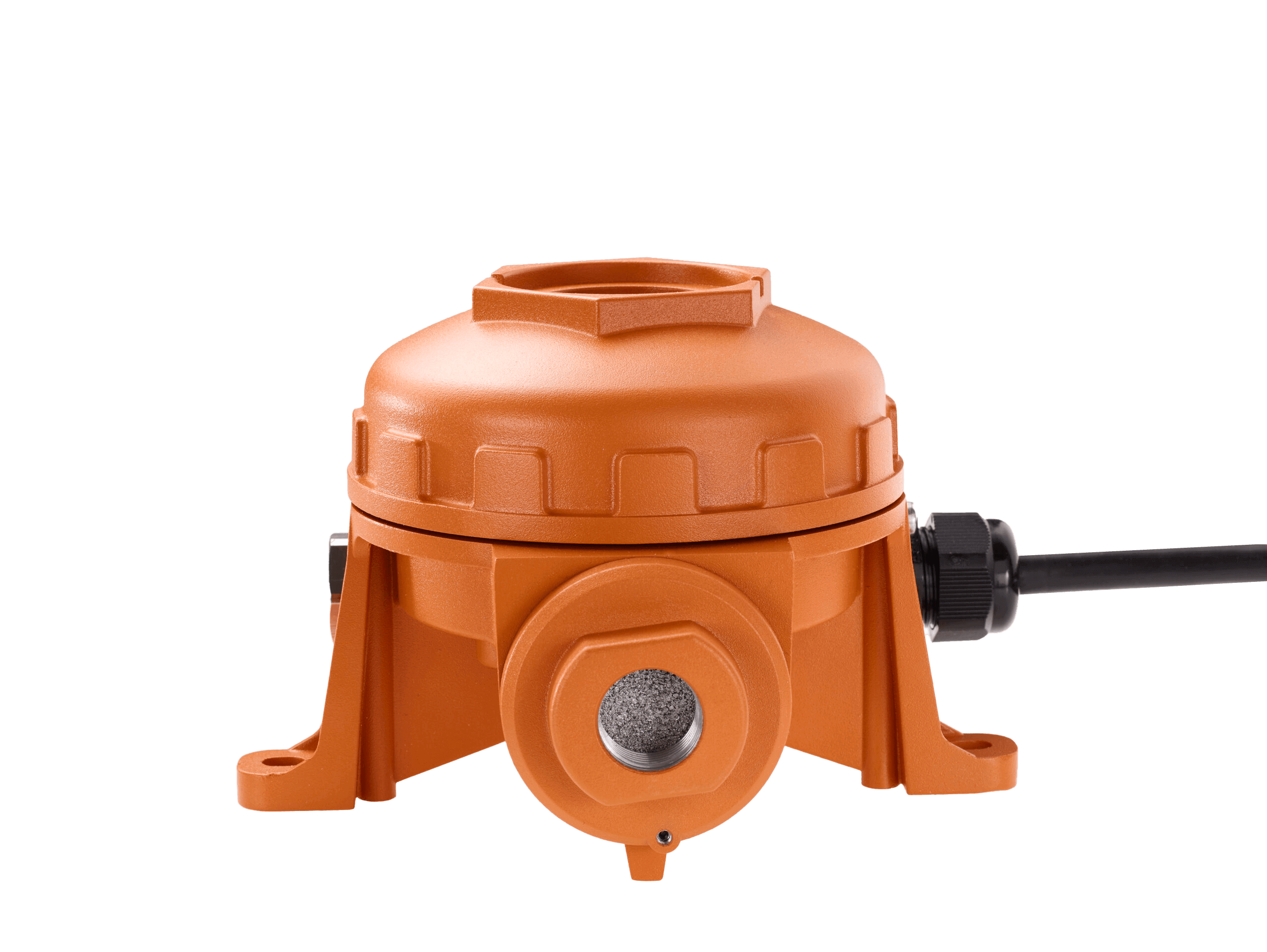

Matmenys aliuminio korpusas:
• ATEX/IECEx: 156 × 166 × 109 mm
• UL: 162 × 166 × 110 mm

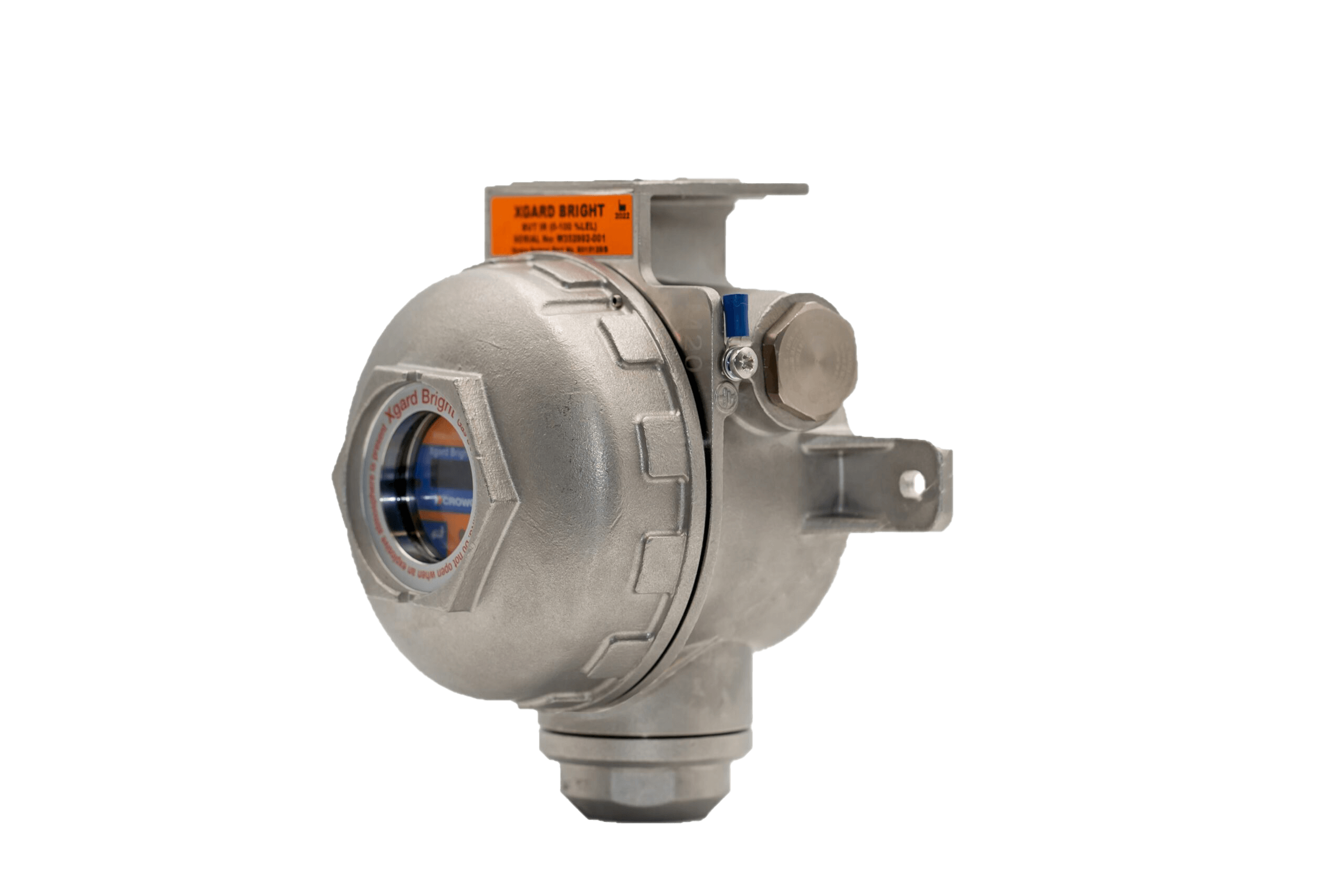

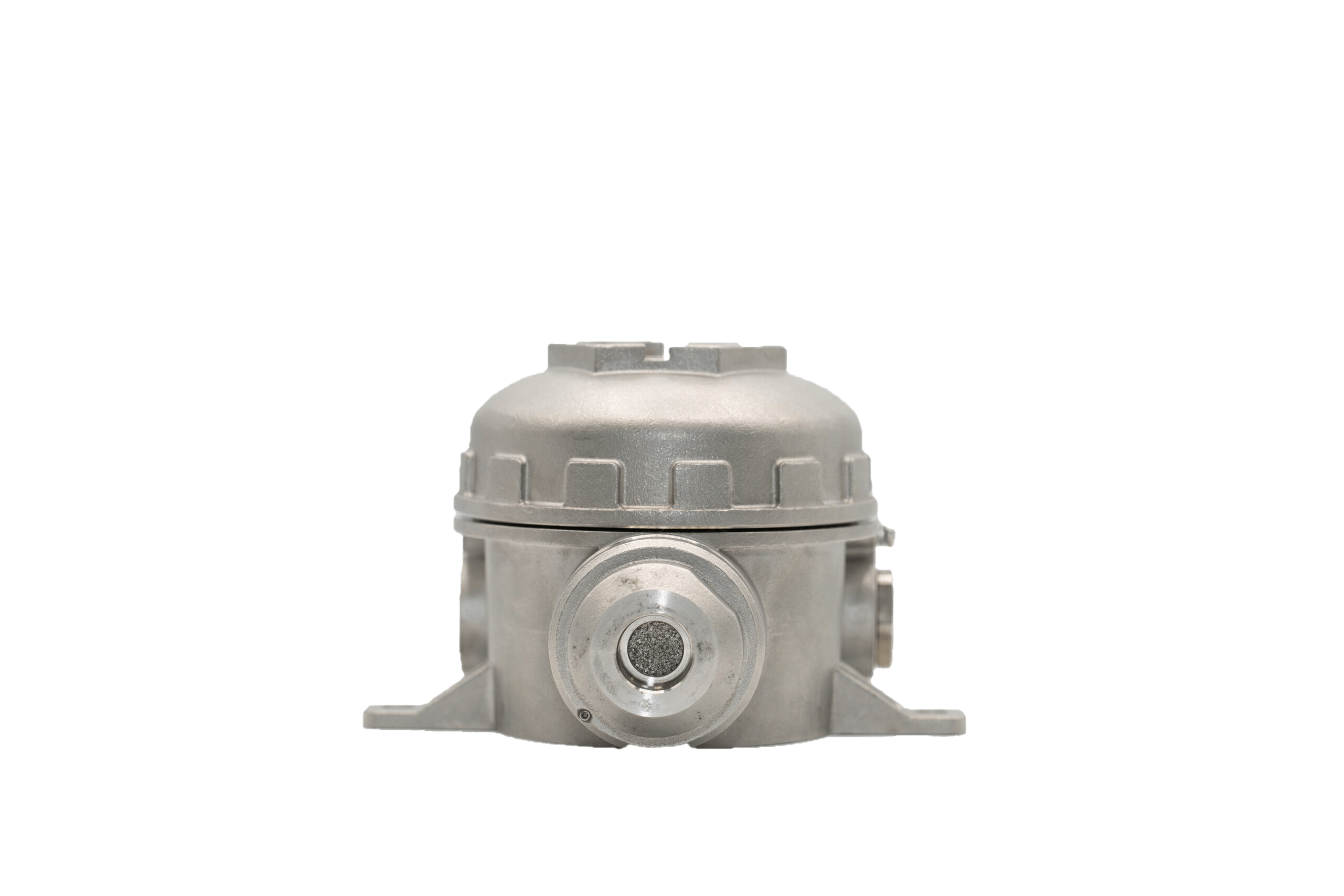

Matmenys nerūdijančio plieno korpusas:
• ATEX/IECEx: 165 × 166 × 105 mm
• UL: 162 × 166 × 103 mm

Laidų įvadai
• 2 × M20 arba 2 × ½” NPT (kairėje pusėje sumontuotas uždarymo kamštis)

Maitinimas
• 12–30 VDC
• Galia: iki 3 W

Elektriniai išėjimai
• 3 laidų 4–20 mA (sink/source)
• RS-485 Modbus RTU
• HART 7 (pasirinktinai)

Svoris aliuminio korpusas:
• ATEX/IECEx: 1 kg
• UL: 1,5 kg

Svoris nerūdijančio plieno korpusas:
• ATEX/IECEx: 3,1 kg
• UL: 3,5 kg

Medžiaga
• ADC12 aliuminio lydinys arba 316 nerūdijantis plienas

Relės
• Alarm 1, Alarm 2, Fault (SPDT, 1 A, 24 VDC)

Garso signalo išėjimas
• High-side switch (24 V nominali, 12 V min., 700 mA max.)

Darbinė temperatūra
• ATEX/IECEx: –40 °C … +70 °C
• UL: –40 °C … +60 °C

Drėgmė
• 0–95 % RH (nekondensuojanti)

Pakartojamumas
• ±2 % FSD

Nulinės vertės dreifas
• ±2 % FSD per metus (maks.)

Apsaugos klasė
• IP65/66 (EN 60529)

Sertifikatai ir patvirtinimai

Sprogimo apsauga
ATEX, IECEx, UL
Zone 1, Zone 2, Zone 21, Zone 22

Aliuminio korpusas (pavyzdžiai):
• Ex db IIC T6 Gb (–40 °C ≤ Ta ≤ +70 °C)
• Ex tb IIIC T80 °C Db

Nerūdijančio plieno korpusas:
• Ex db IIC T3/T4 Gb (temperatūriniai diapazonai pagal sertifikatą)

UL klasifikacija:
• Class I, Div 1, Groups B, C, D T6
• Class II, Div 1, Groups E, F, G T6

Kiti sertifikatai
UL, CE, IECEx, ATEX, ECAS, PESO, CNEx, UC, CCSA TA, MED***

EMC atitiktis
EN 50270, EN IEC 61326-1, EN 55011, CISPR 11, EN 61000-4

Garantija
• 2 metai – siųstuvas
• 5 metai – MPS degiųjų dujų ir O₂ long-life jutikliai
• 2 metai – IR jutikliai
(Kitiems jutikliams žr. GEN067 dokumentą)
