MAITINIMO KOKYBĖS ANALIZATORIUS Metrel MI 2884 EU
Metrel MI 2884 Energy Master yra profesionalus trifazio tinklo kokybės analizatorius, skirtas energijos suvartojimo stebėsenai, tinklo diagnostikai ir gedimų nustatymui. Prietaisas atitinka IEC 61000-4-30 (S klasė) standartą, leidžia fiksuoti įtampos svyravimus, harmonikas, mirgėjimus ir kitus kokybės rodiklius. Didelis spalvotas ekranas ir intuityvi sąsaja palengvina duomenų peržiūrą bei analizę, o PowerView3 programinė įranga leidžia patogiai generuoti ataskaitas.
Pritaikymo sritys:
- Energijos sąnaudų optimizavimas ir energijos nuostolių nustatymas
- Galios kokybės analizė ir trikčių šalinimas elektros tinkluose
- Galios korekcijos įrangos veikimo tikrinimas
- Ilgalaikė elektros tinklo analizė
- Elektros sistemos apkrovos testavimas prieš prijungiant naujas apkrovas
PRIVALUMAI
⦁ 3 įtampos kanalai su plačiu matavimo diapazonu: 0 ... 1000 Vrms (CAT III / 1000 V)
⦁ 4 srovės kanalai su automatinio žnyplių atpažinimo palaikymu ir „ant prietaiso“ diapazono pasirinkimu
⦁ Automatinis „Smart Clamp“ aptikimas ir „Smart Clamp“ diapazono pasirinkimas
⦁ Perėjimų įrašymo mėginių ėmimo dažnis: 30,6 kSamples/sec
⦁ Atitiktis galios kokybės standartui IEC 61000-4-30 Class S
⦁ Pilna galios kokybės analizė pagal EN 50160, įskaitant signalizavimą ir tarpharmonikas
⦁ Palaikoma microSD atminties kortelė (8 GB tiekiama su prietaisu), iki 32 GB
⦁ Spalvų koduoti įvesties terminalai ir terminalų etiketės, pritaikytos jūsų taikymo regionui
⦁ Intuityvus pagrindinis meniu ir didelės piktogramos, kurios padeda lengvai naršyti ir sukonfigūruoti įrangą
⦁ Automatinis srovės žnyplių diapazono pasirinkimas
⦁ Galinga PC programinė įranga PowerView3, leidžianti atsisiųsti, peržiūrėti, analizuoti įrašytus duomenis ir kurti profesionalias ataskaitas
⦁ Lanksčios žnyplės (be papildomo maitinimo) įtraukti į Euro ir Advanced rinkinius
TECHNINIAI PARAMETRAI
- Įtampos matavimo diapazonas: 50–1730 V
- Srovės matavimo diapazonas: 50 mA – 12 000 A (priklausomai nuo naudojamų jutiklių)
- Galios matavimai: aktyvioji (P), reaktyvioji (Q), akivaizdi (S) – 0,000 kW ... 999,9 MW
- Energijos matavimai: aktyvioji ir reaktyvioji energija, pagaminta/sunaudota energija
- Galios koeficientas (cos φ, PF)
- Harmonikų matavimai: DC ... 50
- Tarpinės harmonikos: 1 ... 50
- Perėjimų įrašymo dažnis: 30,6 kSamples/sec
- Fazių diagramos, bangos formos registravimas
- Įtampos įvykių fiksavimas: kritimai, iškilimai, pertrūkiai
- Maksimalus įrašymo laikas: virš 1 metų
- Ekranas: 4,3 colio spalvotas TFT (480 × 272 px)
- Atmintis: microSD kortelė (8 GB su prietaisu), palaiko iki 32 GB
- Jungtys: USB, „Ethernet“, RS232
- Programinė įranga: PowerView3 (PC analizės įrankis)
- Maitinimo šaltinis: AC 230V adapteris arba 6 × įkraunamos baterijos (1,2V)
- Baterijos veikimo laikas: priklauso nuo naudojimo sąlygų
- Darbinė temperatūra: -20°C ... +125°C
- Atsparumas dulkėms ir drėgmei: IP klasė nėra nurodyta, bet rekomenduojama naudoti sausoje aplinkoje
- Įtampa ir srovė: TRMS, pikai, kirtimo faktorius
- Galia: aktyvioji, reaktyvioji, akivaizdi
- Galios kokybės analizė: pagal EN 50160, IEEE 1459
- Harmonikų ir tarpharmonikų analizė: iki 50-osios harmonikos, THD ir TDD matavimai
- Maitinimo tiekimo įvykių fiksavimas: pertrūkimai, viršįtampiai, nuolydžiai
- Osciloskopo funkcija – realaus laiko bangos formos peržiūra
- Paleidimo srovių stebėjimas ir įrašymas
- Sauga: EN 61010-1
- Matavimai: IEC/EN 61000-4-30 (S klasė), IEC/EN 61557-12, IEC/EN 61000-4-7 (I klasė), IEC/EN 61000-4-15, EN 50160, IEEE 1459
- Elektromagnetinis suderinamumas (EMS): EN 61326
PRIEDAI

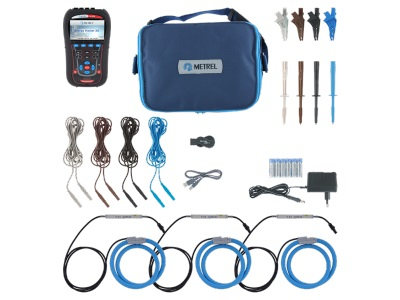

Standartinis komplektas:
- Lanksčios srovės matavimo replės (30A/300A/3000A) – 3 vnt
- Įtampos matavimo laidai su testavimo antgaliais ir spaustukais – 5 vnt
- Spalvotos etiketės žymėjimui
- 8 GB microSD kortelė su kortelių skaitytuvu
- USB, RS232, „Ethernet“ kabeliai
- Maitinimo adapteris (230V), įkraunamos baterijos (6 × 1,2V)
- Nešiojimo krepšys, vartotojo instrukcija, kalibravimo sertifikatas
Papildomai pasirenkami priedai:
- Mažos srovės matavimo replės 5 A / 100 A / 1000 A / 2000 A / 3000 A
- Trifazės lanksčios srovės matavimo replės 2000 A / 3000 A
- Srovės transformatorius 5 A / 1V
