Vienos ir trijų fazių elektros matuoklis "Kyoritsu 6305" / 500 A
Matuoklis skirtas elektros energijos ir galios analizei su konverterio replėmis iki 500 A. 10 matavimų parametrų. Vienu metu ekrane rodo iki 3 pasirinktų matavimo parametrų. Be srovės matavimo, prietaisas taip pat matuoja įtampą, aktyvią galia, pilnutinę galią, reaktyvią galią, galios faktorių ir dažnį. Turi vidinę atmintį (128 MB) bei atminties kortelės dėtuvą (kortelėms iki 2GB).
Tai labai paprastai naudojamas prietaisas. Aiškiai išdėstytas valdymo skydelis bei instrukcijos prietaiso ekrane leidžia greitai pamatuoti ir įrašyti pasirinkto parametro duomenis. Pamatuotos reikšmės gali būti išsaugomos intervalais.

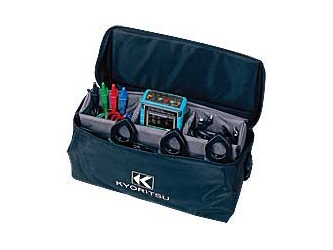

Komplekto sudėtis: matuoklis su trimis konvertavimo žnyplėmis, programinė įranga, matavimo jungties komplektas, USB laidas, jungties laidas, 6 baterijos, naudotojo instrukcija.
MATAVIMAI
Elektros:

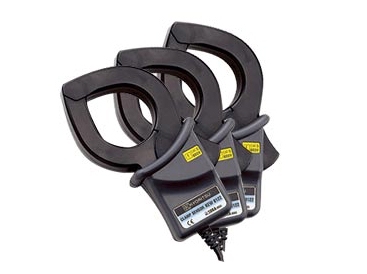

- Konverterinės replės iki 40 mm Ø
- Matavimo diapazonas: 50 / 100 / 200 / 500 A
- Ekrane: 4 skaitmenys
- Įėjimo signalas (minimalus / maksimalus): 10 / 110% diapazono
- Tikslumas: ± 0,3% nuo matavimo ± 0,2% (45 ... 65 Hz sinusinės bangos)
- Perkrovimas: 120% nuo keitiklio išvesties, maks. 10 sek
- Įėjimo varža: apie 100 KΩ
Įtampos:
- Diapazonas: 150 / 300 / 600 V kintamos srovės
- Ekrane: 4 skaitmenys
- Įėjimo signalas, min ... maks: 10 ... 110% diapazono
- Tikslumas: ± 0,3% nuo matavimo ± 0,2% (45 ... 65 Hz sinusinės bangos)
- Perkrovimas: 720 V, maks. 10 sek.
- Įėjimo varža: 2,7 miliomų
Aktyvioji galia:
- Diapazonas: įtampos diapazonas x srovės diapazonas
- Ekrane: 4 skaitmenys
- Tikslumas: ± 0,5% nuo matavimo ± 0,2% (45 ... 65 Hz sinusinės bangos)
Dažnis:
- Diapazonas: nuo 40 iki 70 Hz
- Ekrane: 3 skaitmenys
- Įėjimo signalas, (min. ... maks): 10 ... 110% visos skalės įtampos
- Tikslumas: ± 3 skaitmenys
PRIETAISO PRIVALUMAI
- Skaitmeninis matuoklis
- Matavimas iki 500A su konverterio replėmis
- 10 matavimo parametrų
- USB sąsaja
- Vidinė atmintis bei galimybė naudoti išorinę atminties kortelę
- Apšviečiamas ekranas
- CAT III / 600 V
TECHNINIAI PARAMETRAI
- Įrašymo intervalas: 1 / 2 / 5 / 10 / 15 / 20 / 30 sekundės; 1 / 2 / 5 / 10 / 15 / 20 / 30 / 60 minutės
- Rodymo intervalas: 1 sekundė
- Matavimo kategorija: CAT III / 600 V
- Standartai: IEC / EN 61010-1; IEC / EN 61010-031
- Energijos tiekimas: nuo 100 iki 240 V AC 50 / 60 Hz arba 6 x 1.5V AA tipo baterijos (7 val.)
- Darbinė temperatūra: nuo 0 iki +50 °C
- Darbinė santykinė drėgmė: 85% RH be kondensacijos
- Laikymo temperatūra: nuo -20 iki +60 °C
- Laikymo santykinė drėgmė: 85% RH be kondensacijos
- Matmenys: 175 x 120 x 65 mm
- Svoris: apie 800 g. su baterija
