JĖGOS MATUOKLIO INDIKATORIUS PCE-N45F

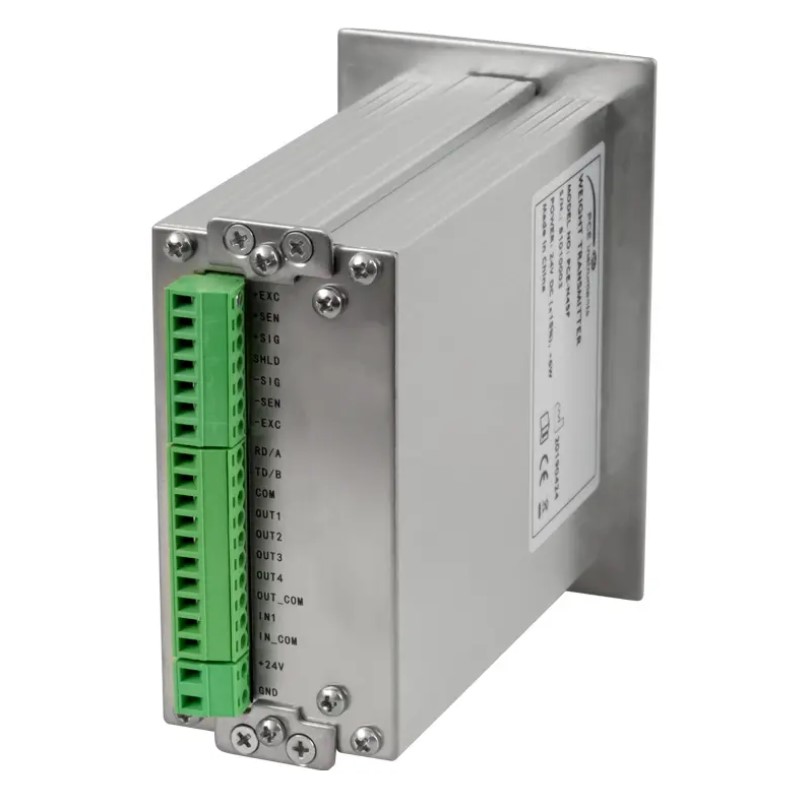

Jėgos matuoklio indikatorius naudojamas individualiems svėrimo sprendimams įgyvendinti. Prie jėgos matuoklio indikatoriaus galima prijungti apkrovos jutiklius, jėgos jutiklius, svėrimo platformas ir kitus jutiklius, kuriuose naudojami tenzometriniai jutikliai. Dėl to jėgos matuoklis indikatorius yra universali svorio, jėgos, sukimo momento ir kt. matavimo priemonė. Jėgos matuoklis indikatorius turi matavimo įvestį, prie kurios galima prijungti jutiklius naudojant 4 arba 6 laidų technologiją. Meniu galima naudoti tiksliam kalibravimui / reguliavimui atlikti iš jėgos matuoklio indikatoriaus. Jėgos matuoklis indikatorius turi daug galinių jungčių. Taigi, čia jėgos matuoklio indikatoriuje yra prijungtos 4 NO relės ir bepotencialė skaitmeninė įvestis. Išėjimus galima naudoti įvairiems procesams paleisti. Skaitmeninė įvestis naudojama jėgos matuoklio indikatoriui taruoti arba ekranui nustatyti į 0. Be šių funkcijų, jėgos matuoklio indikatorių galima ištrinti per sąsają. Analoginė išvestis naudojama rodomai vertei perduoti tiesiogiai iš jėgos matuoklio indikatoriaus.
PRIVALUMAI
- OLED ekranas
- DMS ekranas
- mV / V įvestis
- Relinė išvestis
- Bepotencialė skaitmeninė įvestis
- Sąsaja ir analoginė išvestis
TECHNINIAI DUOMENYS
- Signalo įvesties diapazonas: 0 - 10 mV
- Jautrumas: mV/V esant 5 V 2 mV/V
- Mažiausias jautrumas: 0,9 μV / D
- Signalo įvesties diapazonas: 0 - 15 mV
- Jautrumas: mV/V esant 5 V 3 mV/V
- Minimalus jautrumas: 0,9 μV / D
- Matavimo elemento maitinimo įtampa: 5 V
- Matavimo elementų skaičius: 1-6x 350 Om matavimo elementas (s)

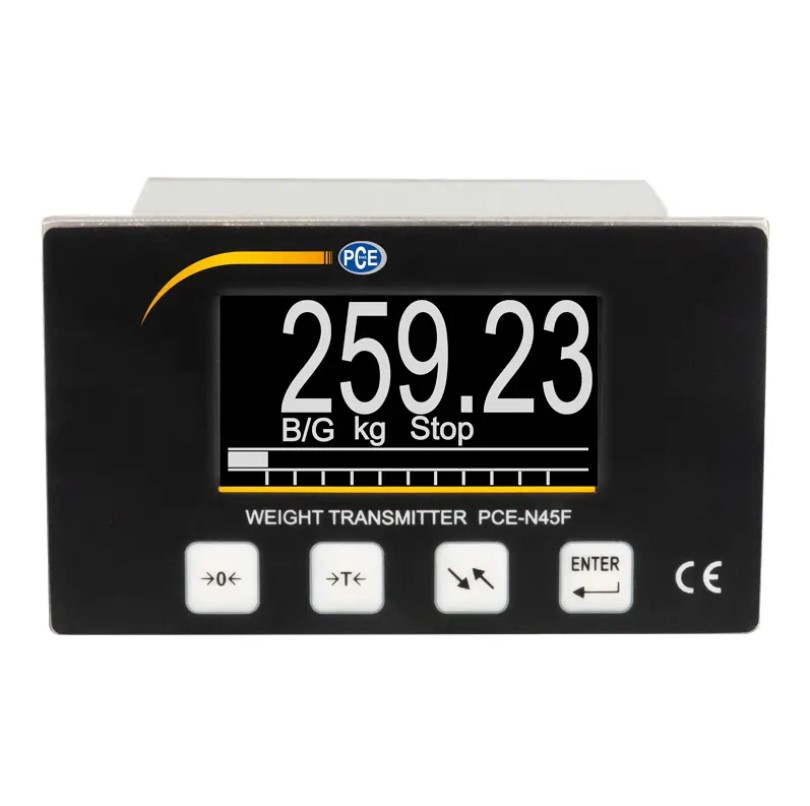

- Ekranas: OLED 128 x 64 pikselių
- Vienetai: g, kg, t, kN, N, Nm
- Matavimo dažnis: 200 Hz
- Elektrinės jungtys: sraigtas 1 - 1,5 mm²
- Maitinimo šaltinis: 24 V nuolatinė srovė
- Įvestis: < 6 W
- Apsaugos laipsnis: priekinė dalis: IP65
- Surinkimas: skydelio pjūvis
- Skydelio išpjovos dydis: 92 x 44 mm
- Matmenys: 110 x 62 x 119 mm
- Svoris: apie 440 g
- Darbo sąlygos: nuo -10 °C iki - 40 °C, maks. 95 % rh
