TRAUKOS JĖGOS MATUOKLIS ZL-V2
Traukos jėgos matuoklis ZL-V2 yra kompaktiškas ir lengvas matavimo prietaisas, skirtas traukos jėgos, lynų apkrovų ir tempimo bandymų matavimui. Įrenginys taip pat gali būti naudojamas paprastoms svėrimo užduotims, pavyzdžiui, apkrovos matavimui ant krano kablio.
Prietaisas pagamintas iš aukšto stiprumo anoduoto aliuminio lydinio, todėl pasižymi mažu svoriu ir dideliu atsparumu mechaniniam bei aplinkos poveikiui. Tvirta konstrukcija leidžia jį naudoti įvairiose pramonės srityse, įskaitant mašinų gamybą, transportą, statybą, uostus, laivų statybą ar miškininkystę.
Traukos jėgos matuoklis valdomas naudojant belaidį nuotolinio valdymo pultą RM-ZL-V2 su dideliu apšviečiamu ekranu. Per šį pultą galima atlikti pagrindines funkcijas: taravimą, maksimalios reikšmės registravimą, svorių sumavimą ir kitus matavimo veiksmus.
Sistema leidžia vienu metu valdyti iki 16 ZL-V2 įrenginių, todėl galima sudaryti bendrą apkrovos sumą (kompozicinė svėrimo sistema). Matavimo duomenys belaidžiu ryšiu perduodami į nuotolinio valdymo pultą, kuriame aiškiai rodomos visos reikšmės ir sistemos informacija.
Visi modeliai turi vienodą funkcionalumą, tačiau skiriasi matavimo diapazonu, svoriu ir skiriamąja geba. Galimi modeliai (vienodi funkcionalumu, skiriasi tik matavimo diapazonais): 3 t, 5 t, 12,5 t, 25 t, 35 t, 50 t, 75 t, 120 t.

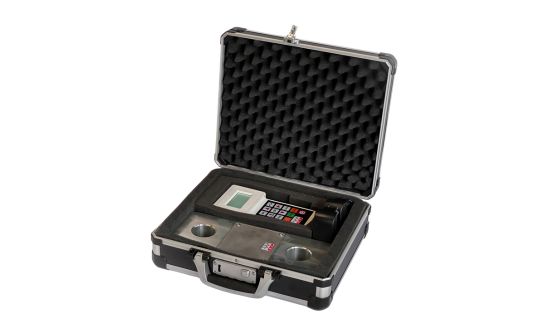

Komplektacija: Traukos jėgos matuoklis ZL-V2, belaidė nuotolinio valdymo pultas RM-ZL-V2 su ekranu, antena, 2 × įkrovimo kabeliai, integruotas Li-Ion akumuliatorius, transportavimo dėklas. Šakliai, kilpos ir kabliai yra pasirenkami priedai ir į komplektaciją neįeina.
PANAUDOJIMO SRITYS
- Lynų įtempimo ir apkrovos matavimas
- Tempimo ir deformacijos bandymai
- Mašinų traukos jėgos matavimai
- Kranų ir kėlimo įrenginių perkrovos patikra
PRIVALUMAI
- Matavimo tikslumas 0,1 % nuo matavimo ribos
- Lengvas anoduoto aliuminio korpusas
- Belaidė nuotolinio valdymo sistema su dideliu apšviečiamu ekranu
- Funkcijos: taravimas, maksimalios reikšmės fiksavimas (Peak), svorių sumavimas, kompozicinė svėrimo sistema (iki 16 įrenginių)
- Laisvai pasirenkami matavimo vienetai: kg, t, lb, kN
- LoRa radijo ryšio sąsaja
- Belaidžio ryšio atstumas iki 100 m (tiesioginio matomumo sąlygomis)
- RS232 sąsaja duomenų perdavimui į kompiuterį arba spausdintuvą
- Komplekte transportavimo dėklas
- Apsaugos klasė IP65
- Galimybė pritaikyti su šakliais, kilpomis ir kabliais
TECHNINIAI PARAMETRAI
- Tikslumo klasė: 0,1 % nuo matavimo ribos
- Matavimo diapazonai: 3 / 5 / 12,5 / 25 / 35 / 50 / 75 / 120 t
- Maksimali darbinė apkrova: 150 % nuo matavimo ribos
- Lūžio apkrova: >300 % nuo matavimo ribos
- Darbinė temperatūra: –20 … +70 °C
- Apsaugos klasė: IP65
- Radijo technologija: LoRa
- Radijo dažnis: 430,625 – 445,625 MHz
- Belaidžio ryšio atstumas: apie 100 m (tiesioginio matomumo sąlygomis)
- Duomenų perdavimo dažnis: 120 matavimų per minutę
- Sąsaja: RS232
- Maitinimas: integruotas Li-Ion akumuliatorius
- Akumuliatoriaus talpa: 8,4 V / 2800 mAh
- Akumuliatoriaus veikimo laikas: apie 80 val.
- Nuotolinio valdymo pulto ekranas: LCD, 5 skaitmenų
- Skaitmenų aukštis: 12 mm
- Nuotolinio valdymo pulto matmenys: 200 × 104 × 39 mm
GALIMI MODELIAI
Visi modeliai turi vienodą funkcionalumą, tačiau skiriasi matavimo diapazonu, svoriu ir skiriamąja geba.
| Modelis |
Matavimo diapazonas |
Svoris |
Skiriamoji geba |
| ZL-V2 3 |
0 – 3 000 kg |
1,5 kg |
0,5 kg |
| ZL-V2 5 |
0 – 5 000 kg |
2 kg |
1 kg |
| ZL-V2 12,5 |
0 – 12 500 kg |
3,5 kg |
2 kg |
| ZL-V2 25 |
0 – 25 000 kg |
8,5 kg |
5 kg |
| ZL-V2 35 |
0 – 35 000 kg |
11,5 kg |
10 kg |
| ZL-V2 50 |
0 – 50 000 kg |
19 kg |
10 kg |
| ZL-V2 75 |
0 – 75 000 kg |
32 kg |
20 kg |
| ZL-V2 120 |
0 – 120 000 kg |
52 kg |
50 kg |
