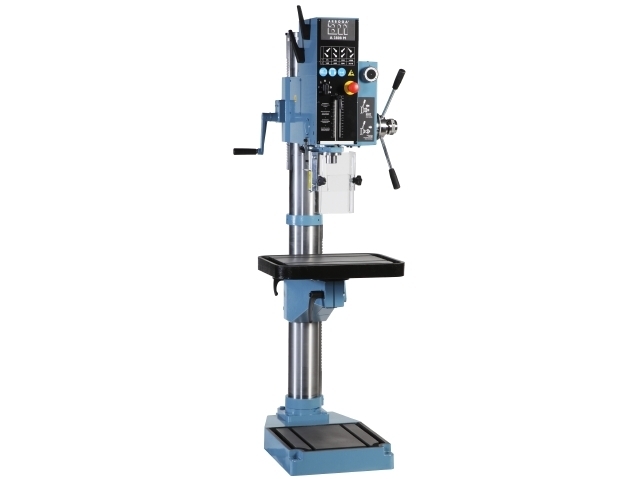

Koloninės gręžimo staklės Arboga A 3808 ELM
Lengvai manevruojamos koloninės gręžimo staklės, sumontuotos ant tvirtos plieninės kolonos. Stalo gembė sukiojama 360° kampu ir pakeliama bei nuleidžiama krumpliastiebiu. Krumpliaratinė pavara ir pavarų dėžė su įžambiai nupjautais krumpliaračiais iš plieno ir pluošto. Dėl šios priežasties staklės veikia tyliai ir reikalauja labai mažai techninės priežiūros. Greitas ir paprastas pasirinkimas tarp 8 pavarų dėžės padėčių.
Gręžimo staklės parduodamos su apsaugą turinčiu įmontuojamu varikliu, nulinės įtampos jungikliu ir avariniu jungikliu (IP 41), įmontuotu pleištų trauktuvu įrankiams greitai keisti, stačiakampiu stalu su T grioveliais, alyvos grioveliu ir grąžto apsauga su mikro jungikliu.
"A 3808 ELM" yra su elektromagnetine sankaba, valdoma ant apatinio padavimo rankenų sumontuotais mygtukais. Apsauga nuo perkrovos, kuri ima veikti, kai grąžtas patiria per didelį spaudimą. Standartiškai yra su sriegimui naudojamu automatiniu reversavimo mechanizmu.
Koloninių gręžimo staklių "Arboga A 3808 M" parametrai:
- Modelis: Koloninis;
- Konstrukcija: Su padavimu;
- Gręžimo pajėgumas pliene, mm: 35;
- Sriegimo pajėgumas (maks. 4 kartai/min.), M: 16;
- Suklio kūgis, MK: 4;
- Suklio eiga, mm: 150;
- Suklio greitis, vnt. 8;
- Suklio greitis, aps./min.: 75-160-265-440-535-890-1490-3010;
- Suklio padavimas, vnt.: 4;
- Suklio padavimas, mm/aps.: 0,10-0,15-0,22-0,30;
- Kolonos skersmuo, mm: 127;
- Atstumas tarp suklio centro ir kolonos, mm: 320;
- Maks./min. atstumas tarp priekinės suklio dalies ir stalo, mm: 920/0;
- Stalo dydis, mm: 500x400;
- Stalo kaištis skersmuo, mm: 60;
- T formos griovelių plotis, mm: 14;
- T formos griovelių tarpcentrinis atstumas, mm: 180;
- Maks./min. atstumas tarp priekinės suklio dalies ir apatinės plokštės, mm: 1250/1080;
- Darbinė plokštuma, apdorotas pagrindas, mm: 400x420;
- T formos griovelių plotis, mm: 14;
- T formos griovelių tarpcentrinis atstumas, mm: 210;
- Triukšmo lygis, dB (A): 76;
- Variklio įtampa, V: 400, 3 fazės, 50 Hz;
- Variklio galingumas, kW: 1,4/2,0;
- Nominali srovė, A: 3,4/4,3;
- Svoris, kg: 290
