LCR MATUOKLIS LUTRON LCR-9184

LCR-9184 – tai profesionalus nešiojamas LCR matuoklis, skirtas tiksliam induktyvumo, talpos ir varžos matavimui. Lyginant su LCR-9183, šis modelis pasižymi aukštesniu tikslumu, žaliu ekrano apšvietimu ir komponentų rūšiavimo funkcija pagal nustatytą toleranciją.

Rūšiavimo funkcija leidžia automatiškai patikrinti, ar komponentas atitinka nustatytą toleranciją (±0,25 % / ±0,5 % / ±1 % / ±2 % / ±5 % / ±10 % / ±20 % / +80 % –20 %) – tai ypač naudinga gamybos kokybės kontrolei. Visos kitos funkcijos identiškos LCR-9183: AutoLCR, penki bandymo dažniai, nuoseklus/lygiagretus režimas, DCR režimas, atviro/trumpojo grandinės kalibravimas ir RS232/USB sąsaja.

Komplektacija: LCR matuoklis LCR-9184, krokodilo spaustukai (raudonas ir juodas), naudotojo instrukcija.

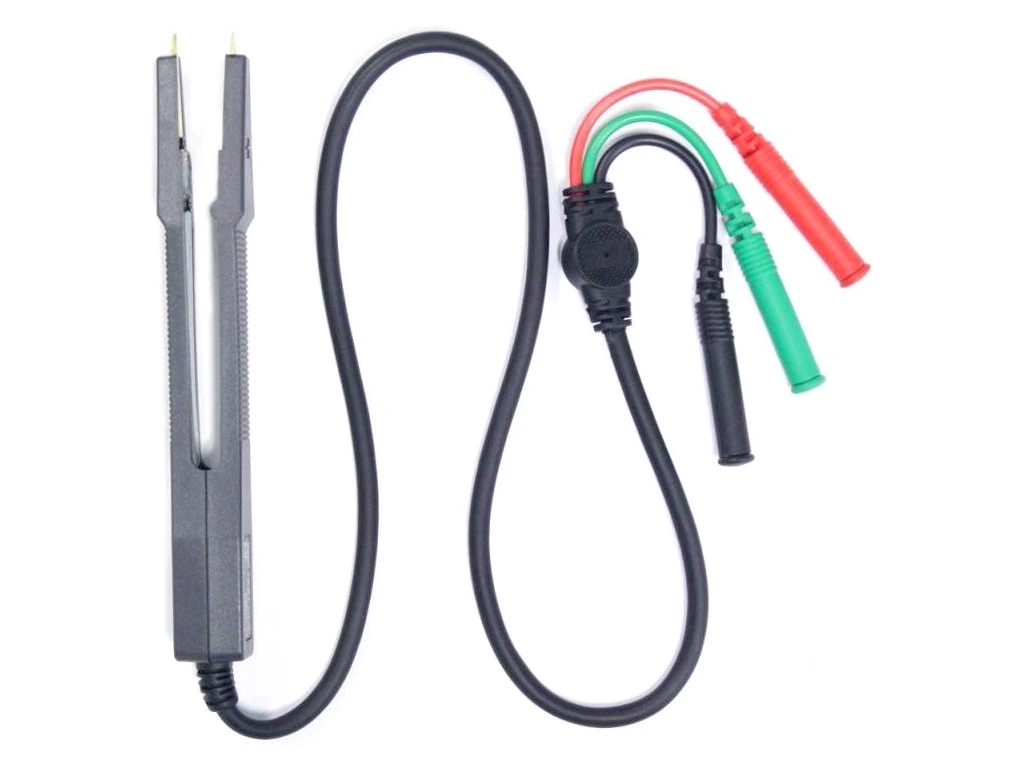

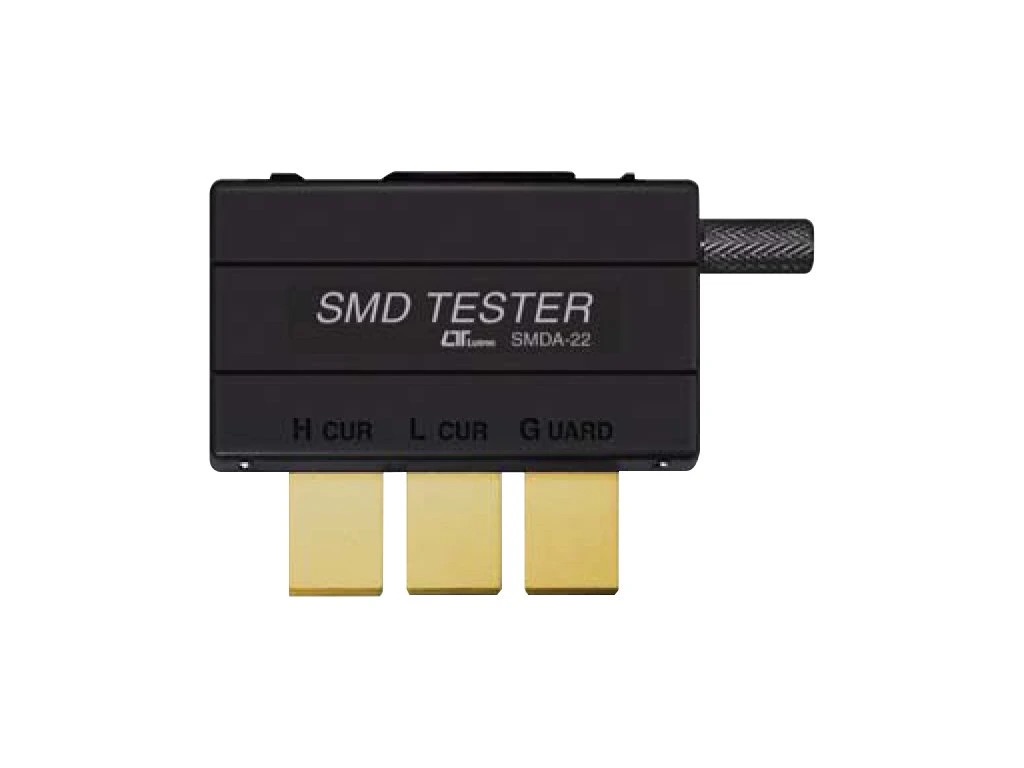

Pasirinktinai: SMD testeris SMDA-22, SMD bandymo spaustukas SMDC-21, dėklas HS-03, 9 V kintamosios srovės adapteris, kietas dėklas CA-06, minkštas dėklas CA-05A, USB kabelis USB-01, RS232 kabelis UPCB-02, programinė įranga SW-E803. Tokiu atveju kaina parenkama individualiai, todėl susisiekite su mumis el. paštu.

PRIVALUMAI


• Aukštesnis tikslumas nei LCR-9183
• Komponentų rūšiavimo funkcija – 8 tolerancijos lygiai
• 5 bandymo dažniai: 100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz
• AutoLCR – automatinis komponento atpažinimas ir matavimas
• Žalias LCD apšvietimas – lengvas nuskaitymas
• Nuoseklus ir lygiagretus ekvivalentinės schemos režimai
• DCR režimas – nuolatinės srovės varža iki 200 MΩ
• RS232/USB kompiuterio sąsaja
• Suderinamas su SMD testeriu SMDA-22


TECHNINIAI PARAMETRAI

Bandymo dažniai: 100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz

Matavimo diapazonai (F = 1 kHz)


• Induktyvumas: 200,00 µH – 2 000,0 H
• Talpa: 2 000,0 pF – 2,000 mF
• Varža: 20,000 Ω – 200,0 MΩ


Rūšiavimo tolerancijos: ±0,25 % / ±0,5 % / ±1 % / ±2 % / ±5 % / ±10 % / ±20 % / +80 % –20 %

Papildomų parametrų diapazonai


• Sklaidos koeficientas (D): 0,000–999
• Kokybės koeficientas (Q): 0,000–999
• Fazės kampas (θ): ±90°


Bandymo signalo lygis: 0,6 V rms (tipinis)

Bendri parametrai


• Ekranas: LCD 56,4 × 52,9 mm, dvigubas (19 999 / 1 999 žingsnių), žalias apšvietimas
• Srovės sąnaudos: ≈ 16 mA (DC, be apšvietimo)
• Maitinimas: DC 9 V baterija (006P) arba 9 V DC adapteris (pasirinktinai)
• Darbo sąlygos: 0–50 °C; ≤ 85 % RH
• Matmenys: 193 × 88 × 41 mm
• Svoris: 420 g (tik matuoklis)
