NEŠIOJAMŲJŲ PRIETAISŲ TESTAVIMO ĮRANGA (PAT TESTERIS) PCE-ET 5000
PAT testeris yra universalus omometras. Su šiuo įžeminimo matuokliu galima atlikti įvairius varžos matavimus. Naudojant įžeminimo matuoklį, yra galimybė atlikti įprastą 2 arba 4 polių varžos matavimą. Taip pat įžeminimo matuokliu galima nustatyti grunto varžą. Į komplektą įeina atitinkami įžeminimo smaigaliai, skirti įžeminimo varžai matuoti.
Šiuos įžeminimo smaigalius galima lengvai prijungti prie įžeminimo įrenginio per pridedamą atskirą 20 metrų laidą. Kita svarbi matavimo funkcija yra žaibolaidžių varžos matavimas. Prietaisas naudojamas žaibolaidžiams valdyti, pavyzdžiui, mokyklose ar universitetų pastatuose, ir yra būtinas norint išvesti galimą žaibo smūgį į žemę. Šis PAT testeris gali būti naudojamas norint nustatyti, ar žaibolaidis tinkamai prijungtas prie žemės ir ar jis turi tinkamą pasipriešinimo vertę žaibo varžtui į žemę išleisti.
Kad būtų užtikrintas tobulas matavimas, PAT testeris turi matavimo terminalo aptikimą. Kai operatorius nustato įžeminimo matuoklį norimai matavimo funkcijai, užsidega naudotini gnybtai. Jei operatorius pasirinko neteisingą jungtį, įžeminimo matuoklis signalizuoja operatoriui ir akustiškai, ir vizualiai. Tuo pačiu metu įžeminimo matuoklis atmetamas, kol bandymo sąranka nebus tinkamai prijungta. Tai labai apriboja klaidingus išmaniojo įžeminimo matuoklio matavimus. Be to, įžeminimo įrenginys turi atmintį. Tai leidžia matavimo duomenis iš įžeminimo skaitiklio perkelti į kompiuterį ir įvertinti po matavimo.

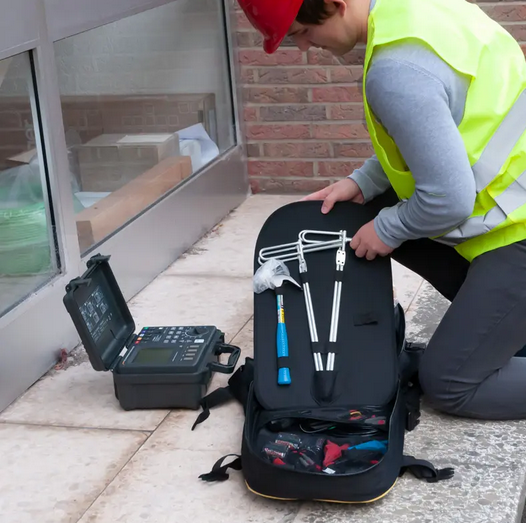

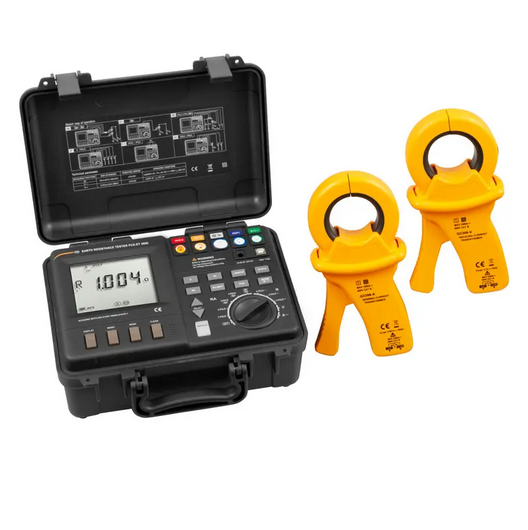

Komplektą sudaro: PAT testeris PCE-ET 5000, 4 vnt. krokodilo segtukų, maitinimo šaltinis, USB laidas, 4 vnt. bandomųjų kabelių, įtampos gnybtų laidas, maitinimo gnybtų laidas, 6 x 1,5 V C baterijos, 2 vnt. srovės gnybtų, įkraunama Ni-MH baterija, vartotojo vadovas
PRIVALUMAI
- Mobilusis naudojimas dėl akumuliatoriaus ir baterijų
- Duomenų atmintis vėlesnei analizei kompiuteryje

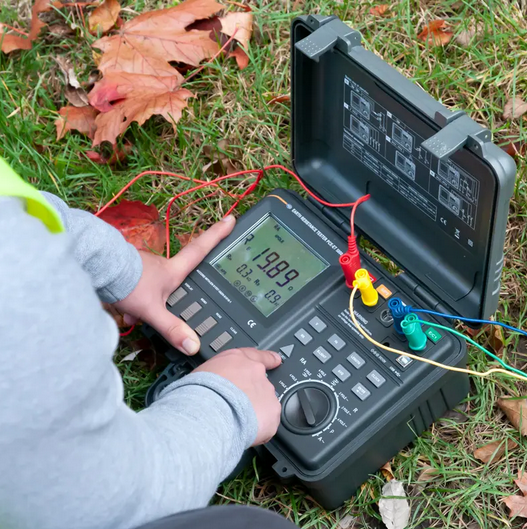

- Vizuali prijungimo pagalba, kad būtų lengva valdyti
- Signalizacija netinkamai prijungus matavimo liniją
- Tiesioginis ir netiesioginis varžos matavimas
- Trikdžių srovės, trukdžių įtampos, dažniai
TECHNINIAI DUOMENYS
- Duomenų saugojimas: 100 rodmenų
- Darbo sąlygos: nuo 0 °C iki 40 °C / nuo 32 °F iki 104 °F, < 80 % santykinis drėgnis (nekondensuojantis)
- Akumuliatoriaus įkrovimo aplinkos sąlygos: nuo 10 °C iki 40 °C / nuo 50 °F iki 104 °F, < 80% santykinis drėgnis (nekondensuojantis)
- Laikymo sąlygos: nuo -10 °C iki 50 °C / nuo 50 °F iki 122 °F, < 90% santykinis drėgnis (nekondensuojantis)
- Akumuliatoriaus laikymo sąlygos: nuo -20 °C iki 30 °C / nuo -4 °F iki 86 °F, < 80% santykinis drėgnis (nekondensuojantis)
- Sandėliavimo aukštis: < 12 000 m
- Darbinis aukštis: < 2 000 m
- Apkabos skersmuo: 51 mm
- Ekranas: LCD su apšvietimu, 9999 skaitmenų
- Viršytas ekrano matavimo diapazonas: > LIMIT
- kranas žemiau matavimo diapazono: -
- Dažnio įžeminimo varžos / nuotėkio srovės matavimas: 1 Hz (jei aktyvuota vidutinės reikšmės funkcija: viena vertė kas keturias sekundes)
- Matavimo dažnio įtampos matavimas: 2 Hz
- Dažnio trukdžių įtampos matavimas: 4 Hz
- Dažnio trukdžių dažnio matavimas: 1 Hz
- Dažnio trukdžių srovės matavimo sąsajos:1 Hz

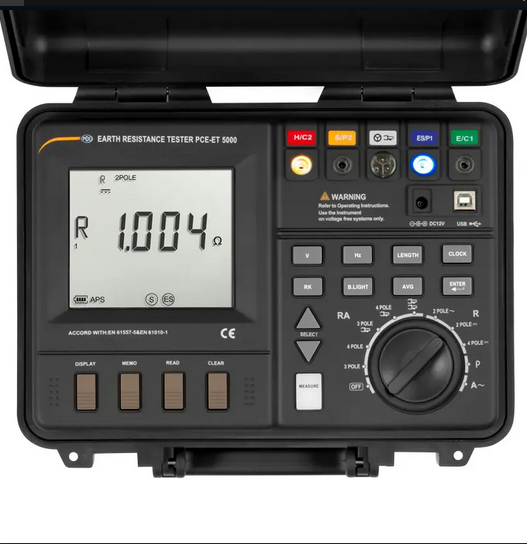

- Matavimo jungtis: E, ES, S, H, replių jungtis USB-B, įkrovimo jungtis
- Maitinimas: 6 x 1,5V D LR14 baterijos
- Akumuliatorius: 1 x 7,2 V nikelio-metalo hidrido akumuliatorių paketas
- Maitinimo šaltinis: pirminis: 100-240 V, 50-60 Hz; antrinis: 12 V, 3 A
- Maks. energijos suvartojimas su maitinimo šaltiniu: 15 V A
- Maks. energijos suvartojimas su baterija arba įkraunama baterija: 6V A
- Veikimo laikas su baterijomis: apie 5 valandas
- Veikimo laikas su akumuliatoriumi: apie 9 valandas (be foninio apšvietimo)
- Maksimali įėjimo įtampa, palyginti su įžeminimu: 300 V kvadratinė vertė (CAT III)
- Izoliacijos storis: 6880V AC: 15 sekundžių
- Apsauga nuo viršįtampių: 250 V AC tarp jungčių
- Matmenys 260 x 125 x 280 mm
- Svoris: apie 2,5 kg
- Standartai: EN61010-1: 2001, EN61010-031: 2002; 2 užterštumo laipsnis, CAT III 300V; EMC: EN61000-3-2: 2000, IEC61326-1: 1997
