NEŠIOJAMŲJŲ PRIETAISŲ TESTAVIMO ĮRANGA (PAT TESTERIS) PCE-EVSE 300
Elektromobilumas vaidina vis svarbesnį vaidmenį. Svarbus momentas čia yra elektromobilių įkrovimo stotelės. Stacionariai įrengtų įkrovimo stotelių, dar vadinamų sieninėmis dėžėmis, funkcijai, apsauginiams įtaisams ir izoliacijai patikrinti reikalingi specialūs matavimo prietaisai. Tad reikalingas PAT testeris, kad matavimo prietaisą būtų galima prijungti prie įkrovimo stoties.

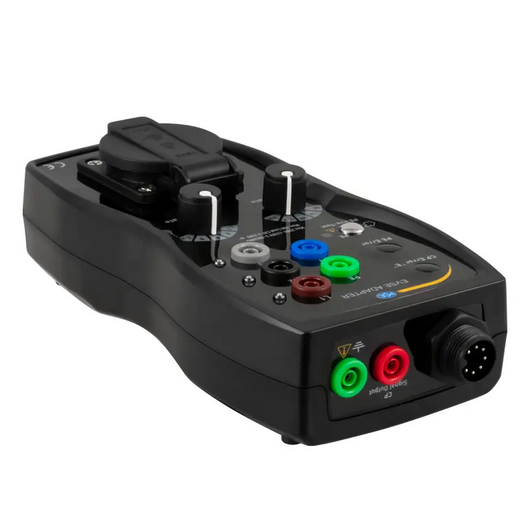

PAT testeris yra specialiai sukurtas šiai programai ir jau yra su įvairiomis funkcijomis. Pavyzdžiui, visos linijos, išeinančios iš įkrovimo stoties, išvedamos atskirai per laboratorinius kištukus. Taigi, visas eilutes galima bakstelėti per PAT testerį. Tai leidžia patikrinti įkrovimo stotelės izoliaciją, naudojant EVSE adapterį. EVSE adapteris turi smūgiams atsparų kištuką. PAT testeris gali būti naudojamas likutinės srovės įtaisui patikrinti. Įkrovimo kabelyje yra ne tik maitinimo linijos elektromobiliui įkrauti, bet ir dvi sąsajos. Elektromobilis susisiekia su įkrovimo stotele per CP (Control Pilot) liniją ir praneša apie esamą elektromobilio būseną. PP (Proximity Plug) linija naudojama ryšiui tarp prijungto įkrovimo kabelio ir įkrovimo stoties. Įkrovimo kabelis gali nurodyti įkrovimo stotelei, kiek amperų ji gali būti įkrauta. Norint išbandyti abi funkcijas, PAT testeris turi atitinkamus simuliatorius.
Komplektą sudaro: PAT testeris PCE-EVSE 300, 1 tipo įkrovimo laido kištukas, 2 tipo įkrovimo laido kištukas, transportavimo krepšys, naudojimo instrukcija
PRIVALUMAI
- CP ir PP modeliavimas
- Transportavimo krepšys
- Tiesioginis sieninių dėžučių prijungimas
- Adapteris su 1 ir 2 tipo įkrovimo kištukais
- PE laidininko bandymas
- Integruotas smūgiams atsparus lizdas
TECHNINIAI PARAMETRAI
Funkcijos
- PE testavimas (apsauginis laidininkas): prieinamas (available), klaida (error)
- PP simuliavimas (įkrovimo kabelio kodavimas): atviras, 13 A, 20 A, 32 A, 63 A
- CP simuliavimas (ryšio linija): A, B, C, D, klaida
Išėjimai (tik bandymo tikslais)
- Matavimo jungtys: L1, L2, L3, N, PE; maks. 250 / 430 V kintamoji srovė, 10 A; laboratorinis kištukas
- „Schuko“ jungtis: maks. 250 V kintamoji įtampa, 10 A
- Saugiklis iš „Schuko“ jungties: saugiklis F 10 A / 250 V, 5 x 20 mm / 0,19 x 0,78"
- CP signalo išėjimas: ± 12 V PWM
Kitos specifikacijos
- Įėjimo įtampa: 1 fazė: 250 V kintamosios srovės / 3 fazė: 430 V kintamosios srovės, 50/60 Hz, maks. 10 A

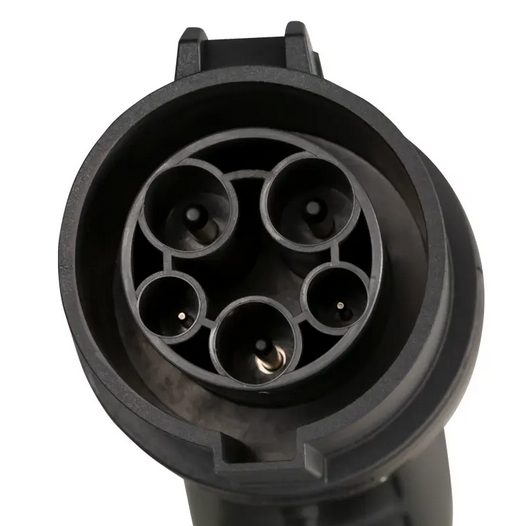

- 1 tipo įkrovimo laido jungtis: kintamosios srovės įkrovimo režimas 3, suderinama su IEC62196-1; 1 tipas arba SAE J1772 su transporto priemonės jungtimi (1 tipo, 5 kontaktų, 1 fazės)

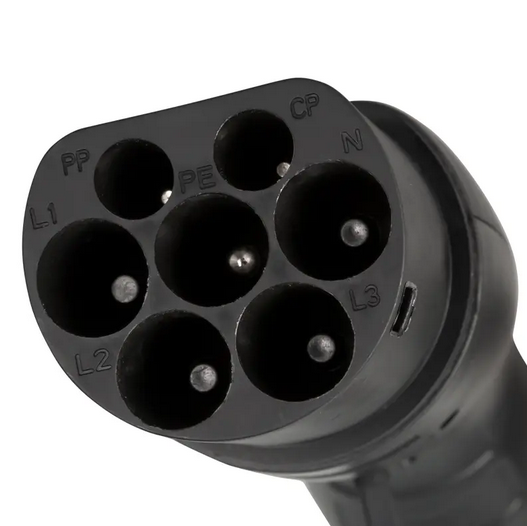

- 2 tipo įkrovimo laido jungtis: kintamosios srovės įkrovimo režimas 3, suderinama su IEC62196-2; 1 tipas arba SAE J1772 su transporto priemonės jungtimi (2 tipas, 7 kontaktų, 3 fazių)
- Matavimo kategorija: CAT II 300 V
- Apsaugos klasė: IP54
- Užterštumo laipsnis: 2
- Darbo sąlygos: nuo 0 °C iki 40 °C / nuo 32 °F iki 104 °F, 10–85 % santykinis drėgnis, nekondensuojantis
- Laikymo sąlygos: nuo -10 °C iki 50 °C / nuo 14 °F iki 122 °F, 10–60 % santykinis drėgnis, nesikondensuojantis
- Maksimalus darbinis aukštis: maks. 2000 m
- Matmenys:277 x 109 x 63 mm
- Svoris: 1 kg
