NEŠIOJAMŲJŲ PRIETAISŲ TESTAVIMO ĮRANGA (PAT TESTERIS) PCE-EVSE 310+
PAT testerio / nešiojamojo prietaiso testavimo įranga PCE-EVSE 310+ skirta VDE 0100 testeriams, kad būtų galima išbandyti elektromobilių įkrovimo stotis (3 įkrovimo režimaI). Šį adapterį galima naudoti su PCE-ITE 55B diegimo testeriu arba su daugeliu kitų standartinių VDE 0100 testerių. Dėl 3 fazių įtampos aptikimo šviesos diodų galima greitai nustatyti, ar yra įdiegimo klaida. Sukamąjį jungiklį PP State galima naudoti norint imituoti įkrovimo kabelio srovės galią. Srovės keliamoji galia yra imituojama įvairiais PAT testerio / nešiojamojo prietaiso testavimo įrangos rezistoriais, kurie yra sujungti tarp PP ir PE laidininkų. Sukamuoju jungikliu CP State galima imituoti įvairias transporto priemonės būsenas. Transporto priemonės būsenos imituojamos skirtingais rezistoriais, sujungtais tarp CP ir PE laidininkų. Prie lizdo galima prijungti išorinę apkrovą. Ši išvestis skirta tik matavimo tikslams ir suteikia galimybę patikrinti elektros skaitiklio funkciją. PAT testeris / nešiojamojo prietaiso testavimo įranga taip pat gali būti naudojama PE gedimui (įžeminimo gedimui) imituoti. PAT testeris / nešiojamų prietaisų testavimo įranga tiekiama prietaiso maišelyje. Taip pat yra pasirenkamas adapteris sieninėms dėžutėms su 1 tipo jungtimi.
Komplektą sudaro: PAT testeris PCE-EVSE 310+, naudojimo instrukcija, transportavimo krepšys, antro tipo kištukas, adapteris 1 tipui (PCE-EVSE ADP)
PRIVALUMAI
- PE išankstinis testas
- PP (Proximity Pilot) ir CP (Control Pilot) būsena
- CP gedimo "E" ir PE gedimo modeliavimas
- Elektros lizdas matavimo reikmėms
- Saugūs matavimo lizdai

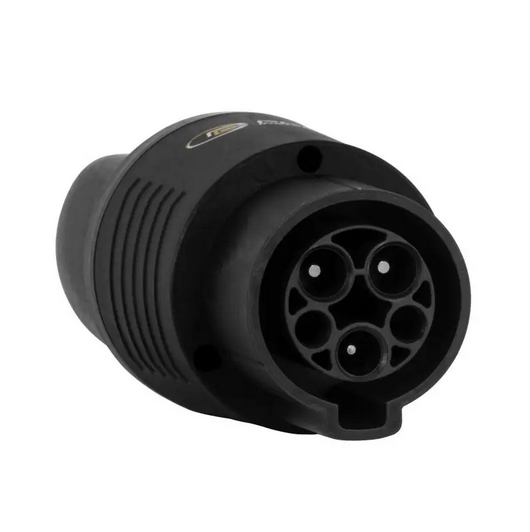

- 1 tipo adapteris

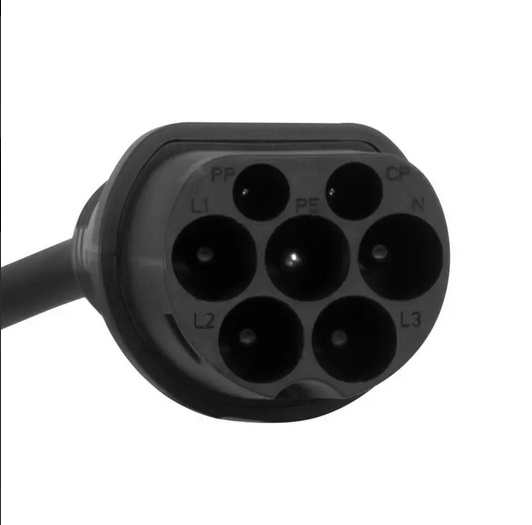

- 2 tipo kištukas
TECHNINIAI PARAMETRAI
Bandymo funkcijos
- PE išankstinis bandymas: taip, su talpiniu elektrodu
- PP modeliavimas: atviras, 13 A, 20 A, 32 A, 63 A
- CP būsena: A, B, C, D
- CP klaida "E": E
- PE gedimas / įžeminimo gedimas: taip
Bendrieji techniniai duomenys
- Jungtys: L1, L2, L3, N, PE
- Jungtys (papildoma informacija); maks. 230V (1 fazė) / 430V (3 fazė); 50/60Hz; 10A / 250 V; 2 tipo kištukas, pritvirtintas prie laido (1 tipui reikalingas papildomas adapteris)
- Standartai: IEC62196-2 2 tipo jungtis
- Kabelio ilgis: 25 cm
- Saugos standartas: CAT II / 300V
- Maitinimo lizdas: maks. 250 V; 50/60 Hz; 10 A
- Išvestis: 2 x 4 mm lizdai (signalo išvesties gnybtai)
- Saugiklis: maitinimo lizdas T10A/250V
- Apsaugos klasė (įrenginys): IP40
- Svoris: 643 g
- Matmenys: 600 x 105 x 73 mm
- Darbo sąlygos: nuo 0 °C iki 40 °C, 80 % r.H.
- Laikymo sąlygos: nuo -10 °C iki 50 °C, 80 % r.F
- Instrukcijų kalbos: vokiečių, anglų
