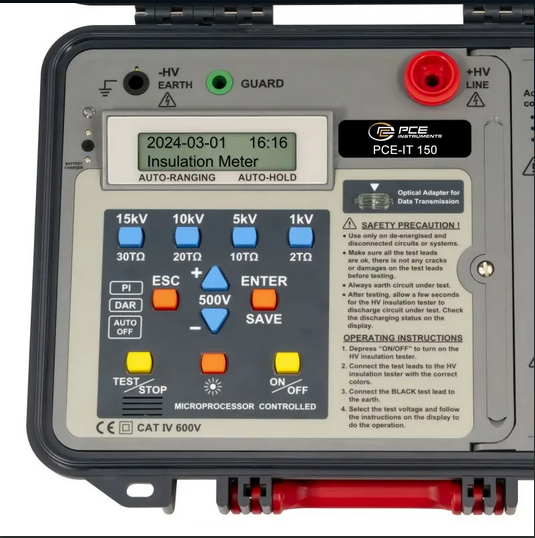

NEŠIOJAMŲJŲ PRIETAISŲ TESTAVIMO ĮRANGA (PAT TESTERIS) PCE-IT 150
PAT testeris skirtas izoliacijos matavimams, kai bandomoji įtampa yra iki 15 kV. Su keturiais greito pasirinkimo mygtukais įprastoms tikrinimo įtampoms ir galimybe nustatyti įtampą 500 V žingsniais. Iš anksto sukonfigūruoti diagnostikos testai, įskaitant (PI), dielektrinės sugerties koeficientą (DAR) ir atminties funkciją 200 matavimų. Juos galima perkelti į programinę įrangą per sąsają, kuri taip pat leidžia valdyti izoliacijos matavimo prietaisą. PAT testeris taip pat gali būti naudojamas matuoti kintamosios ir nuolatinės srovės įtampai iki 600 V. PAT testeris tiekiamas tvirtame dėkle, kuris užtikrina IP66 apsaugą.

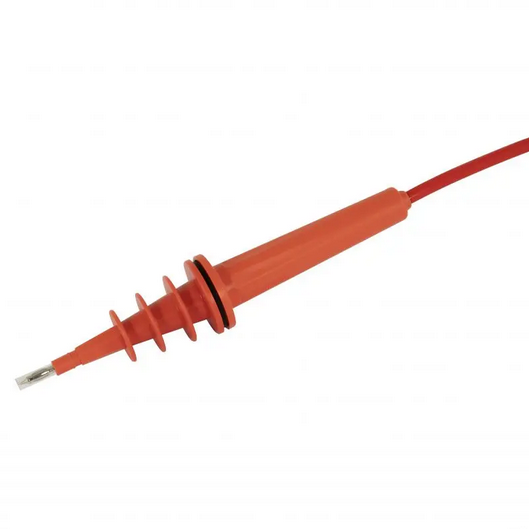

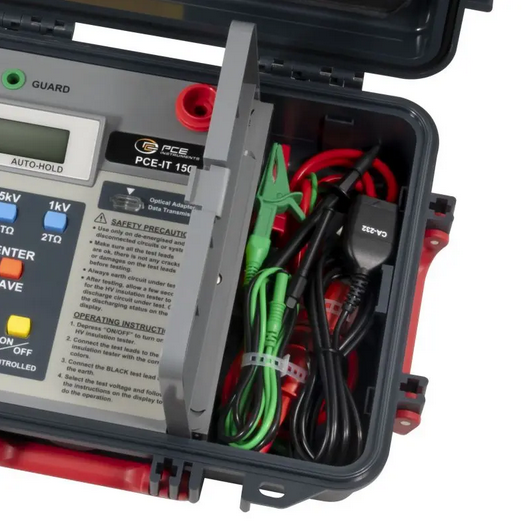

Komplektą sudaro: PAT testeris PCE-IT 150, apytiksliai 2 m HV matavimo laidas, apie 2 m ilgio HV matavimo laidas, 2 x 1 m matavimo laidai, duomenų perdavimo kabelis, kompiuterio programinė įranga USB atmintinėje, maitinimo blokas 24 VDC / 0,625 A, naudojimo instrukcija, gamyklinio kalibravimo sertifikatas
PRIVALUMAI
- 15 kV izoliacijos testeris
- Izoliacijos varža iki 30 TΩ
- Poliarizacijos indeksas PI
- Dielektrinės sugerties koeficientas DAR
- 4 mygtukai tikrinti įtampą
- Atmintis iki200 išmatuotų verčių
- Programinė įranga
TECHNINIAI DUOMENYS
Nuolatinė įtampa DC
- Matavimo diapazonas: 30-600 V
- Skiriamoji geba: 1 V
- Tikslumas: ± (2,0 % v.Mw. +3 skaitmenys)
Kintamoji įtampa AC
- Matavimo diapazonas: 30-600 V
- Skiriamoji geba: 1 V
- Tikslumas: ± (2,0 % v.Mw. +3 skaitmenys)
Izoliacijos atsparumas
- Matavimo diapazonas: 0-1 GΩ
- Skiriamoji geba: 0,001 GΩ
- Tikslumas: ± (5 % v.Mw.+5 skaitmenys)
Izoliacijos atsparumas
- Matavimo diapazonas 1-10 GΩ
- Skiriamoji geba: 0,01 GΩ
- Tikslumas: ± (5 % v.Mw.+5 skaitmenys)
Izoliacijos atsparumas
- Matavimo diapazonas: 10-100 GΩ
- Skiriamoji geba: 0,1 GΩ
- Tikslumas: ± (5 % v.Mw.+5 skaitmenys)
Izoliacijos atsparumas
- Matavimo diapazonas: 100 GΩ - 1 TΩ
- Skiriamoji geba: 1 GΩ
- Tikslumas: ± (5 % v.Mw.+5 skaitmenys)
Izoliacijos atsparumas
- Matavimo diapazonas: 1-10 TΩ
- Skiriamoji geba: 10 GΩ
- Tikslumas: ± 20 %
Izoliacijos atsparumas
- Matavimo diapazonas: 10-30 TΩ
- Skiriamoji geba: 100 GΩ
- Tikslumas: ± 20 %
Bendrieji techniniai duomenys
- Matavimo funkcijos: HOLD, PI, DAR
- Ekrano tipas: LCD
- Atminties laikmena: vidinė atmintis
- Atminties talpa: 200 matavimų
- Sąsaja: RS232
- Automatinis išsijungimas: po 5 min.
- Automatinis išjungimas gali būti išjungtas: ne
- Bandymo įtampa: 500 V - 15 kV
- Saugos standartas: CAT IV 600 V
- Meniu kalba: anglų
- Apsaugos klasė (įrenginys): IP66
- Maitinimas: 100-240 V / 50/60 Hz
- Kištuko tipas: euro kištuko įrenginys
- Svoris: 6362 g
- Matmenys: 325 x 430 x 132 mm
- Darbo sąlygos: nuo 0 °C iki 40 °C, 0-80 % r.H
- Laikymo sąlygos: nuo 0 °C iki 40 °C, 0-80 % r.H
- Talpa: 5200 mAh
