NEŠIOJAMŲJŲ PRIETAISŲ TESTAVIMO ĮRANGA (PAT TESTERIS) PCE-ITE 50

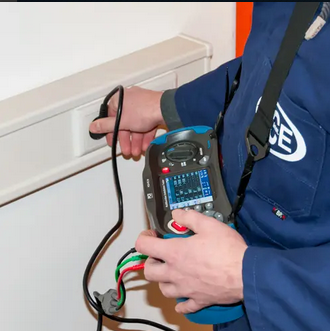

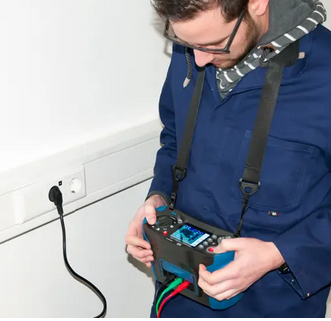

PCE-ITE 50 yra tvirtas PAT testeris su dideliu 3,5" TFT spalvotu LCD ekranu. PAT testeris pasižymi įvairiais matavimo režimais, tokiais kaip izoliacijos varža, įžeminimo varža, kilpos varža, įtampa, mažos varžos matavimas ir RCD testas su fotoaparato funkcija, galimybė dokumentuoti tinkamas nuotraukas su matavimais. Su šiuo testeriu patogiai ir greitai atliksite matavimus. Naudodami PAT testerį, galite patikrinti įžeminimo laidus, potencialų išlyginimo bėgelius ir apsauginius laidininkus, ar nėra mažos varžos. Mažos varžos matavimo su PAT testeriu matavimo diapazonas yra nuo 0 iki 2000 Ω, o skiriamoji geba yra 0,001 - 1 Ω. Turbūt svarbiausias PAT testerio matavimas yra izoliacijos varžos matavimas. Izoliacijos matavimo metu elektros kabeliai yra įtempti, kad būtų galima aptikti gedimo sroves, kurios generuoja medžiagų migraciją arba šilumą. Dažniausiai šie srovės gedimai yra tokie minimalūs, kad jų neaptinka apsauginiai įtaisai ir blogiausiu atveju gali sukelti gaisrą. PAT testeris gali atlikti montavimo matavimus, kai bandomoji įtampa yra 125 V, 250 V, 500 V arba 1000 V. Apkrovos srovė kiekvienu atveju yra 1 mA. PAT testeriui nereikalingas maitinimo tinklas.
Komplektą sudaro: PAT testeris PCE-ITE 50, vartotojo vadovas
PRIVALUMAI
- 3,5 colių spalvotas TFT LCD ekranas
- Atsparumas kilpai L-N, L-PE ir N-PE
- Reguliuojama FI bandymo srovė
- SD kortelė ir Bluetooth
- Geras / blogas FI testas
- Žemo omo matavimas
- Dvigubas ekranas
- Iki 1000 V gnybtų įtampa
TECHNINIAI PARAMETRAI
Žemi omai
- Matavimo diapazonas: 2 000 Ω / 20,00 Ω / 200,0 Ω / 2000 Ω
- Skiriamoji geba: 0,001 Ω / 0,01 Ω / 0,1 Ω / 1 Ω
- Tikslumas: ± (1,5 % + 30 skaitmenų) / ± (1,5 % + 3 skaitmenys) / ± (1,5 % + 3 skaitmenys) / ± (1,5 % + 5 skaitmenys)
- Maks. atviros grandinės įtampa: 5,8 V / 5,8 V / 5,8 V / 5,8 V
- Apsauga nuo perkrovos: 250 Vrms / 250 Vrms / 250 Vrms / 250 Vrms
Tęstinumo testeris
- Matavimo diapazonas: 2000 Ω
- Skiriamoji geba: 0,01 Ω
- Maks. atviros grandinės įtampa: 5,8 V
- Apsauga nuo perkrovos: 250 Vrms
- Trumpojo jungimo srovė: >= 200 mA
Atsparumas šlifavimui
L-PE (Hi-Amp): apkrovos srovė 4,0 A
- Matavimo diapazonas: 0,23-9,99 Ω / 10,0-99,9 Ω / 100-999 Ω
- Skiriamoji geba: 0,01 Ω / 0,1 Ω / 1 Ω
- Tikslumas: ± (4 % + 4 skaitmenys) / ± (4 % + 4 skaitmenys) / ± (4 % + 4 skaitmenys)
L-PE (be išjungimo): apkrovos srovė 15 mA
- Matavimo diapazonas: 0,23-9,99 Ω / 10,0-99,9 Ω / 100-999 Ω
- Skiriamoji geba: 0,01 Ω / 0,1 Ω / 1 Ω
- Tikslumas: ± (5 % + 6 skaitmenys) / ± (5 % + 6 skaitmenys) / ± (5 % + 6 skaitmenys)
L-N: apkrovos srovė 4,0 A
- Matavimo diapazonas: 0,23-9,99 Ω / 10,0-99,9 Ω / 100-999 Ω
- Skiriamoji geba: 0,01 Ω / 0,1 Ω / 1 Ω
- Tikslumas: ± (4 % + 4 skaitmenys) / ± (4 % + 4 skaitmenys) / ± (4 % + 4 skaitmenys)
RCD testas
- RCD (įvestis): 10 mA, 30 mA, 100 mA, 300 mA, 650 mA, 1 A
- Faktoriai: x 1/2, x1, x2, x5
- Išjungimo laiko tikslumas: ± (1 % + 1 ms)
- Bandomosios srovės signalo forma: sinusas (AC)
- Išjungimo ypatybės: G ir S
- Išleidimo laikas: 0° arba 180°
- Įtampos diapazonas: 194-260 V kintamoji srovė (50/60 Hz)
- Srovės matavimo tikslumas: ± (5 % + 2 skaitmenys)
- RCD tipai: A tipas, B tipas
Įtampos matavimas
- Matavimo diapazonas: 80-500 V AC/DC
- Skiriamoji geba: 1 V
- Tikslumas: ± (2 % + 2 skaitmenys)
Dažnio matavimas
- Matavimo diapazonas: 45-65 Hz
- Skiriamoji geba: 1 Hz
- Tikslumas: ±2 Hz
Įžeminimo matavimas
- Matavimo diapazonas: 0,00-99,99 Ω / 100,0-999,9 Ω / 1000-2000 Ω
- Skiriamoji geba: 0,01 Ω / 0,1 Ω / 1 Ω
- Tikslumas: ± (2 % + 30 skaitmenų) / ± (2 % + 6 skaitmenys) / ± (2 % + 6 skaitmenys)
Bendrosios specifikacijos
- Maitinimas: 8 x 1,2-1,5 V AA baterijos
- Veikimo laikas: apie 15 val.
- Matavimo kategorija: CAT III 600V
- Apsaugos klasė: IP 65
- Ekranas: 3,5 colio TFT (320 x 240 pikselių)
- Darbo aplinka: 0-45 °C, 0-95 % rH, nekondensuojantis
- Išmatavimai: 24,2 x 10,5 x 14,5 cm
- Svoris: 1,56 kg
