NEŠIOJAMŲJŲ PRIETAISŲ TESTAVIMO ĮRANGA (PAT TESTERIS) PCE-ITE 55A

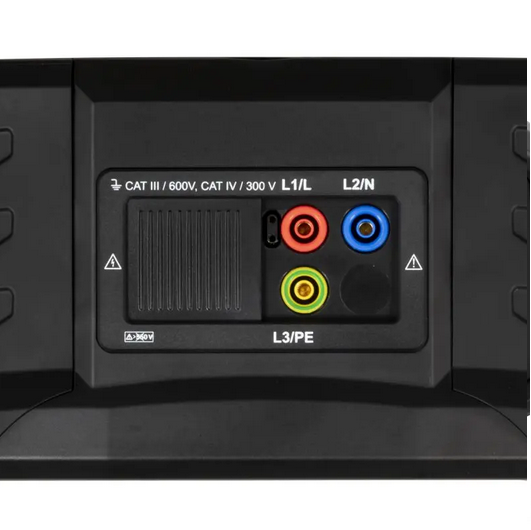

PAT testeris yra daugiafunkcis matavimo prietaisas, skirtas elektros saugai tikrinti pagal standartus EN 61557 ir DIN VDE 0100. Jis siūlo daugybę funkcijų, specialiai sukurtų elektros instaliacijos tikrinimui ir vertinimui. PAT testeris gali tiksliai išmatuoti izoliacijos varžą tarp įtampingųjų dalių ir žemės. Su specialiomis RCD funkcijomis galima efektyviai išbandyti ir A tipo, ir kintamosios srovės valdomus liekamosios srovės grandinės pertraukiklius, užtikrinant tinkamą šių gyvybiškai svarbių apsauginių įtaisų veikimą. PAT testeris leidžia greitai ir tiksliai išmatuoti kilpos varžą, siekiant užtikrinti, kad gedimo srovės atveju būtų pakankamai varžos, kad būtų užtikrintas saugus atjungimas. Be to, apsauginio laidininko varžos matavimas leidžia patikrinti laidininkų ir jungčių tęstinumą. Grafinis laidų vaizdas padeda operatoriui tiksliai atlikti matavimus. Ekrano ryškumą galima reguliuoti 4 lygiais. Reguliuojamas aliarmo tonas įspėja apie klaidas arba ribos viršijimą. Reguliuojamas PAT testerio automatinio išsijungimo laikas apsaugo nuo netyčinio akumuliatoriaus išsikrovimo. Prietaisas tiekiamas su bandymo laidais, atitinkančiais specifinius CAT III / 600 V ir CAT IV / 300 V reikalavimus. PAT testeris turi patogią sąsają, aiškius ekrano elementus ir tvirtą konstrukciją, kad atitiktų įvairiose aplinkose keliamus reikalavimus.
Komplektą sudaro: PAT testeris PCE-ITE 55A, EU „Schuko“ lizdų tikrinimo kabelis, 3 vnt. testavimo laidų, 3 vnt. bandymo zondų, 3 vnt. krokodilo segtukų, nešiojimo dirželis, 6 x AA baterijos, gamyklinio kalibravimo sertifikatas, vartotojo vadovas
PRIVALUMAI
- Bandymas pagal EN 61557 ir DIN VDE0100
- Izoliacijos atsparumas
- A tipo ir kintamosios srovės RCD
- Linijos ir gedimo kilpos varža
- Įtampa, fazių seka ir dažnis
- Tęstinumo testas
- EV įkrovimo stotelių testavimas su pasirenkamu testavimo adapteriu
- Bandymo laidai
TECHNINIAI PARAMETRAI
Kintamosios srovės įtampa AC
- Matavimo diapazonas: nuo 0 V iki +550 V
- Skiriamoji geba: 1 V
- Tikslumas: ± (2 % v. Mw. + 2 skaitmenys)
Izoliacijos atsparumas
- Bandymo įtampa DC: 50 V
- Matavimo diapazonas: nuo 0,1 M Ω iki +80 M Ω
- Skiriamoji geba: 0,001 MΩ (0,100-1,999); 0,01 MΩ (2,00-80,00)
- Tikslumas: ± (5 % PVM + 3 skaitmenys)
Izoliacijos atsparumas
- Bandymo įtampa DC: 100 V, 250 V
- Matavimo diapazonas: nuo 0,1 M Ω iki +199,9 M Ω
- Skiriamoji geba: 0,001 MΩ (0,100-1,999); 0,01 MΩ (2,00-99,99); 0,1 MΩ (100,0-199,9)
- Tikslumas: ± (5 % PVM + 3 skaitmenys)
Izoliacijos atsparumas
- Bandymo įtampa DC: 500 V, 1000 V
- Matavimo diapazonas: nuo 0,1 M Ω iki +199,9 M Ω
- Skiriamoji geba: 0,001 MΩ (0,100-1,999); 0,01 MΩ (2,00-99,99); 0,1 MΩ (100,0-199,9)
- Tikslumas: ± (2 % PVM + 3 skaitmenys)
Izoliacijos atsparumas
- Bandymo įtampa DC: 500 V, 1000 V
- Matavimo diapazonas: nuo +200 M Ω iki +999 M Ω
- Skiriamoji geba: 1 MΩ
- Tikslumas: ± (10 % PVM)
Praėjimo patikrinimas
- Matavimo diapazonas: nuo 0,1 Ω iki +20 Ω
- Skiriamoji geba: 0,01 Ω
- Tikslumas: ± (3 % PVM + 3 skaitmenys)
Praėjimo patikrinimas
- Matavimo diapazonas: nuo +20 Ω iki +1999 Ω
- Skiriamoji geba: 0,1 Ω (20,0 Ω-99,9 Ω); 1 Ω (100 Ω-1999 Ω)
- Tikslumas: ± (5 % PVM)
Varža
- Matavimo diapazonas: nuo 0,25 Ω iki +9999 Ω
- Skiriamoji geba: 0,01 Ω (0,20-19,99); 0,1 Ω (20,0-99,9); 1 Ω (100-9999)
- Tikslumas: ± (5 % PVM + 5 skaitmenys)
Dažnis
- Matavimo diapazonas: nuo +10 Hz iki +499,9 Hz
- Skiriamoji geba: 0,1 Hz
- Tikslumas: 0,2 % + 1 skaitmuo
Bendrieji techniniai duomenys
- Ekrano tipas: TFT spalvotas ekranas
- Ekrano dydis: 3,3 colio
- Standartai: EN61557, DIN VDE 0100
- Veikimo laikas: 15 val.
- Automatinis išjungimas: reguliuojamas 0,5-60 min.
- Automatinį išjungimą galima išjungti: taip
- RCD bandymo srovės charakteristika: A, AC
- RCD išjungimo srovė: 650 mA, 500 mA, 30 mA, 6 mA, 300 mA, 10 mA, 1000 mA, 100 mA
- RCD išjungimo laikas: 0-500 ms
- Prisilietimo įtampa: 0-99,9 V
- Meniu kalba: vokiečių, anglų
- Apsaugos klasė (įrenginys): IP42
- Maitinimas: baterija, maitinimo blokas
- Svoris: 1300 g
- Matmenys: 250 x 135 x 107 mm
- Darbo sąlygos: nuo 0 °C iki 40 °C, 95 % santykinė drėgmė
- Laikymo sąlygos: nuo -10 °C iki 70 °C , 90 % santykinė drėgmė
