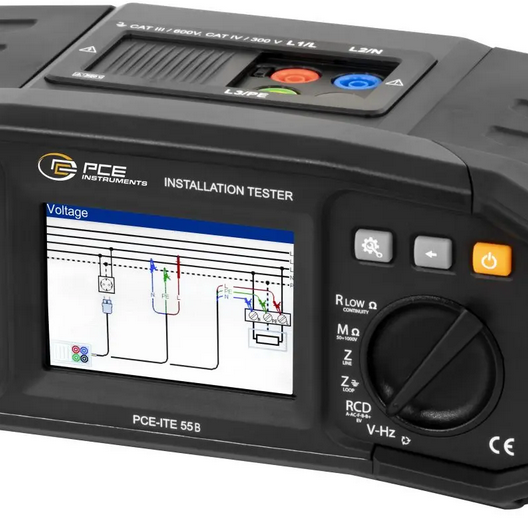

NEŠIOJAMŲJŲ PRIETAISŲ TESTAVIMO ĮRANGA (PAT TESTERIS) PCE-ITE 55B

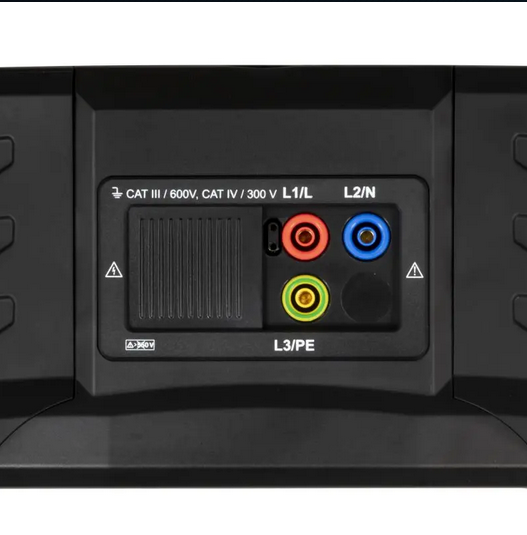

PAT testeris yra daugiafunkcis prietaisas, skirtas elektros saugai tikrinti pagal standartus EN 61557 ir DIN VDE 0100. Jis siūlo daugybę funkcijų, specialiai sukurtų elektros instaliacijos tikrinimui ir įvertinimui. PAT testeris gali tiksliai išmatuoti izoliacijos varžą tarp įtampingųjų dalių ir įžeminimo. Atliekant RCD testą, galima efektyviai išbandyti ir A tipo, ir kintamosios srovės, B, B+ ir F valdomus liekamosios srovės jungiklius, užtikrinant tinkamą šių gyvybiškai svarbių apsauginių įtaisų veikimą. PAT testeris leidžia greitai ir tiksliai išmatuoti kilpos varžą, siekiant užtikrinti, kad gedimo srovės atveju būtų pakankamai atsparumo saugiam išjungimui. Be to, matuojant apsauginio laidininko varžą, galima patikrinti laidų ir jungčių tęstinumą. Grafinis laidų vaizdas padeda operatoriui tiksliai atlikti matavimus. Ekrano ryškumą galima reguliuoti 4 lygiais. Reguliuojamas žadintuvo tonas įspėja apie klaidas arba ribos viršijimą. Reguliuojamas PAT testerio automatinio išsijungimo laikas apsaugo nuo atsitiktinio akumuliatoriaus išsikrovimo. Prietaisas tiekiamas su bandymo laidais, atitinkančiais specifinius CAT III / 600 V ir CAT IV / 300 V reikalavimus. PAT testeris turi patogią sąsają, aiškius ekrano elementus ir tvirtą konstrukciją, atitinkančią keliamus reikalavimus.
Naudodami mūsų pasirenkamus EVSE testavimo adapterius, bandymus taip pat galima atlikti su sieninėmis dėžėmis ir elektromobilių įkrovimo stotelėmis.

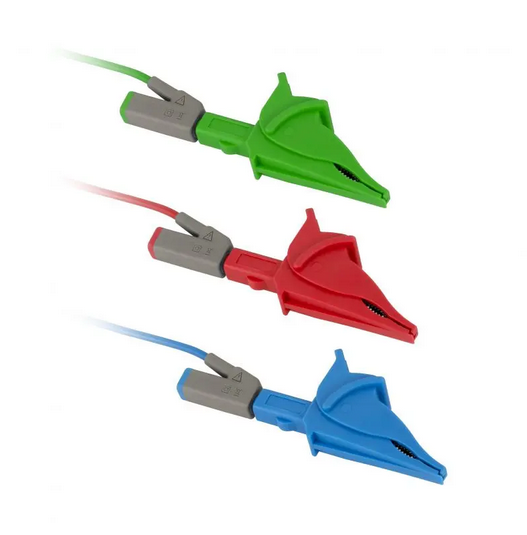

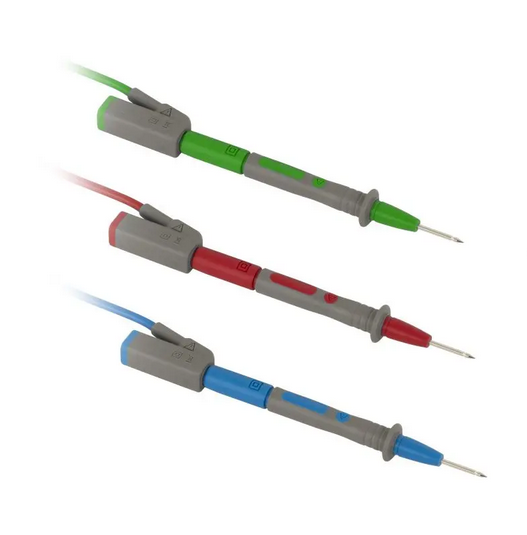

Komplektą sudaro: PAT testeris PCE-ITE 55B, EU „Schuko“ lizdų testavimo kabelis, 3 vnt. testavimo laidų, 3 vnt. bandymo zondų, 3 vnt. krokodilo segtukų, nešiojimo dirželis, 6 x 1,5 V AA baterijos, gamyklinio kalibravimo sertifikatas, vartotojo vadovas, įrenginio dėklas
PRIVALUMAI
- Bandymai pagal EN 61557 ir DIN VDE0100
- Izoliacijos atsparumas
- A, AC, B, B+ ir F tipo RCD
- Linijos ir gedimo kilpos varža
- Tęstinumo testas - Įtampa, fazės sukimasis ir dažnis
- Elektromobilių įkrovimo stotelių testavimas su pasirenkamu testavimo adapteriu
- Su bandymo laidais ir nešiojimo dėklu
TECHNINIAI PARAMETRAI
Kintamosios srovės įtampa AC
- Matavimo diapazonas: nuo 0 V iki +550 V
- Skiriamoji geba: 1 V
- Tikslumas: ± (2 % v. Mw. + 2 skaitmenys)
Izoliacijos atsparumas
- Bandymo įtampa DC: 50 V
- Matavimo diapazonas: nuo 0,1 M Ω iki +80 M Ω
- Skiriamoji geba: 0,001 MΩ (0,100-1,999); 0,01 MΩ (2,00-80,00)
- Tikslumas: ± (5 % PVM + 3 skaitmenys)
Izoliacijos atsparumas
- Bandymo įtampa DC: 100 V, 250 V
- Matavimo diapazonas: nuo 0,1 M Ω iki +199,9 M Ω
- Skiriamoji geba: 0,001 MΩ (0,100-1,999); 0,01 MΩ (2,00-99,99); 0,1 MΩ (100,0-199,9)
- Tikslumas: ± (5 % PVM + 3 skaitmenys)
Izoliacijos atsparumas
- Bandymo įtampa DC: 500 V, 1000 V
- Matavimo diapazonas: nuo 0,1 M Ω iki +199,9 M Ω
- Skiriamoji geba: 0,001 MΩ (0,100-1,999); 0,01 MΩ (2,00-99,99); 0,1 MΩ (100,0-199,9)
- Tikslumas: ± (2 % PVM + 3 skaitmenys)
Izoliacijos atsparumas
- Bandymo įtampa DC: 500 V, 1000 V
- Matavimo diapazonas: nuo +200 M Ω iki +999 M Ω
- Skiriamoji geba: 1 MΩ
- Tikslumas: ± (10 % PVM)
Praėjimo patikrinimas
- Matavimo diapazonas: nuo 0,1 Ω iki +20 Ω
- Skiriamoji geba: 0,01 Ω
- Tikslumas: ± (3 % PVM + 3 skaitmenys)
Praėjimo patikrinimas
- Matavimo diapazonas: nuo +20 Ω iki +1999 Ω
- Skiriamoji geba: 0,1 Ω (20,0 Ω-99,9 Ω); 1 Ω (100 Ω-1999 Ω)
- Tikslumas: ± (5 % PVM)
Varža
- Matavimo diapazonas: nuo 0,25 Ω iki +9999 Ω
- Skiriamoji geba: 0,01 Ω (0,20-19,99); 0,1 Ω (20,0-99,9); 1 Ω (100-9999)
- Tikslumas: ± (5 % PVM + 5 skaitmenys)
Dažnis
- Matavimo diapazonas: nuo +10 Hz iki +499,9 Hz
- Skiriamoji geba: 0,1 Hz
- Tikslumas: 0,2 % + 1 skaitmuo
Bendrieji techniniai duomenys
- Ekrano tipas: TFT spalvotas ekranas
- Ekrano dydis: 3,3 colio
- Standartai: EN61557, DIN VDE 0100
- Veikimo laikas: 15 val.
- Automatinis išjungimas: reguliuojamas 0,5-60 min.
- Automatinį išjungimą galima išjungti: taip
- RCD bandymo srovės charakteristika: A, AC, B, B+, F
- RCD išjungimo srovė: 650 mA, 500 mA, 30 mA, 6 mA, 300 mA, 10 mA, 1000 mA, 100 mA
- RCD išjungimo laikas: 0-500 ms
- Prisilietimo įtampa: 0-99,9 V
- Meniu kalba: vokiečių, anglų
- Apsaugos klasė (įrenginys): IP42
- Maitinimas: baterija, maitinimo blokas
- Svoris: 1300 g
- Matmenys: 250 x 135 x 107 mm
- Darbo sąlygos: nuo 0 °C iki 40 °C, 95 % santykinė drėgmė
- Laikymo sąlygos: nuo -10 °C iki 70 °C , 90 % santykinė drėgmė
