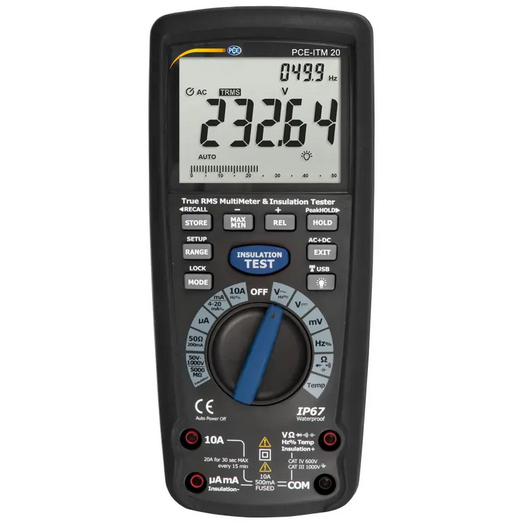

NEŠIOJAMŲJŲ PRIETAISŲ TESTAVIMO ĮRANGA (PAT TESTERIS) PCE-ITM 20
Šis PAT testeris veikia kaip universalus multimetras ir izoliacijos testeris. Be įprastų išmatuotų dydžių, tokių kaip įtampa, srovė ir varža, šis PAT testeris taip pat turi dažnio ir talpos matavimą. Temperatūrai matuoti taip pat gali būti naudojama komplekte esanti termopora. Automatinis diapazono pasirinkimas (Autorange) leidžia greitai ir saugiai dirbti su PAT testeriu, o didelis apšviestas LCD ekranas užtikrina gerą skaitomumą. Šio PAT testerio išskirtinumas tas, kad jame yra integruotas izoliacijos testeris. Esant bandomajai įtampai iki 1000 V, išmatuojamos iki 5000 MΩ (5 GΩ) izoliacijos varžos. Taip pat PAT testeris gali tiesiogiai išmatuoti PI ir DAR vertę. Naudojant šį testerį, galima greitai apskaičiuoti DUT izoliacijos vertę. PAT testeris turi vidinę atmintį, todėl galite išsaugoti išmatuotas vertes tolesnei analizei ekrane ir perkelti išmatuotas reikšmes per belaidę USB sąsają iš PAT testerio į kompiuterį.
Komplektą sudaro: PAT testeris PCE-ITM 20, testavimo laidų pora, krokodilo segtukas su viela, termoelemento adapteris, K tipo termoelementas, 6 x 1,5 V AA baterijos, belaidis USB adapteris, vartotojo vadovas
PRIVALUMAI
- Automatinis diapazono pasirinkimas
- Talpos matavimas
- Integruotas izoliacijos testeris

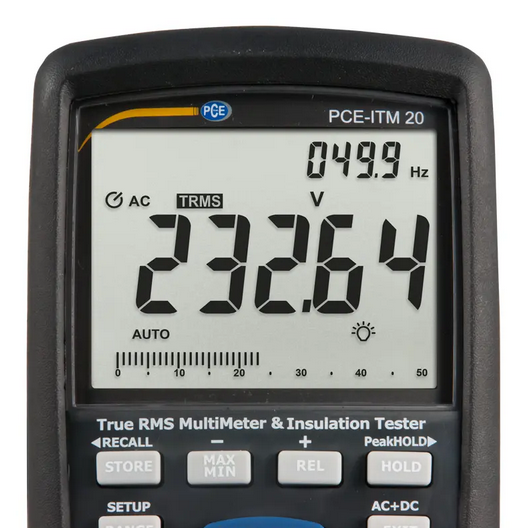

- Didelis LCD ekranas, apšvietimas
- Vidinė atmintis
- Atitinka standartus IEC 1010, CAT III 1000V, CAT IV 600V
- Laikymo funkcija
- Dažnio matavimas
TECHNINIAI DUOMENYS
- Atmintis: 9999 atminties taškai

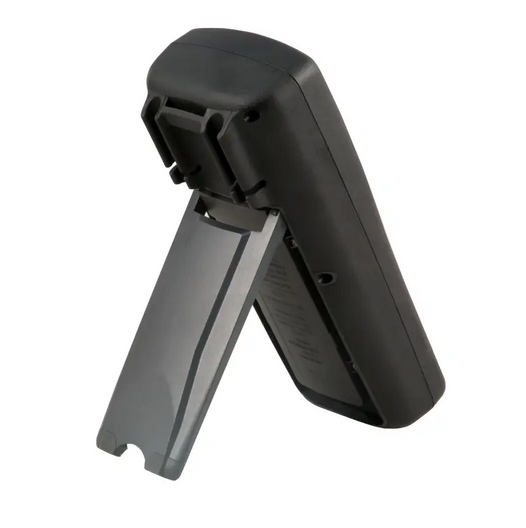

- Korpusas: dvigubas korpusas, IP67 (atsparus vandeniui ir dulkėms)
- Kritimo testas: 2 m
- Diodo bandymas: bandymo srovė 0,9 mA / atviros grandinės įtampa 2,8 mA
- Tęstinumo bandymas: akustinis signalas, kai varža < 35 Ω / Bandymo srovė < 0,35 mA
- Didžiausias aptikimas: > 1 ms
- Temperatūros jutiklis: K tipo termoelementas
- Įėjimo varža: nuolatinė srovė: > 10 MΩ / kintamoji srovė: > 9 MΩ
- AC jungtis: TRMS
- Kintamosios srovės įtampos pralaidumas: nuo 50 Hz iki 1 kHz
- Kreivės koeficientas: < 3 prie 500 V / < 1,5 prie 1000 V
- Ekranas: 50000 skaitmenų LCD, apšviestas stulpeliu
- Automatinis išsijungimas: po 15 minučių
- Matavimo dažnis / atnaujinimo ekranas: 10 Hz
- Maitinimas: 6 x 1,5V AA baterijos
- Sąsaja: belaidė USB
- Saugikliai: mA, µA: 0,5 A / 1000V greita keramika / A: 10 A / 1000 V greitoji keramika
- Darbo sąlygos: nuo 5 °C iki 40 °C / 41 °F iki 104 °F, maks. 80 % santykinė drėgmė
- Laikymo sąlygos: nuo -20 °C iki 60 °C / -4 °F iki 140 °F, maks. 80 % santykinė drėgmė
- Darbinis aukštis: maks. 2000 m
- Svoris: apytiksliai 720 g
- Matmenys: 220 x 95 x 50 mm
- Saugos standartai: EN61010-1 / IEC 61010-1 2 dalis (2001) / CAT IV 600V, CAT III 1000V / UL 61010-1 2 dalis (2004) / CAN/CSA C22.2 Nr. 6110-1 2 dalis (2004 m.) / UL 61010B-2-031 1 dalis (2003)
