Nešiojamųjų prietaisų testavimo įrangos komplektas PCE-EVSE-KIT2

NEŠIOJAMŲJŲ PRIETAISŲ TESTAVIMO ĮRANGOS KOMPLEKTAS PCE-EVSE-KIT2

Montavimo testeris PCE-ITE 50 yra tvirtas PAT testeris su dideliu 3,5" TFT spalvotu LCD ekranu. PAT testeris pasižymi įvairiais matavimo režimais, tokiais kaip izoliacijos varža, įžeminimo varža, kilpos varža, įtampa, mažos varžos matavimas ir RCD testas su fotoaparato funkcija, galimybė dokumentuoti tinkamas nuotraukas su matavimais. Su šiuo testeriu patogiai ir greitai atliksite matavimus. Naudodami PAT testerį, galite patikrinti įžeminimo laidus, potencialų išlyginimo bėgelius ir apsauginius laidininkus, ar nėra mažos varžos. Mažos varžos matavimo su PAT testeriu matavimo diapazonas yra nuo 0 iki 2000 Ω, o skiriamoji geba yra 0,001 - 1 Ω. Turbūt svarbiausias PAT testerio matavimas yra izoliacijos varžos matavimas. Izoliacijos matavimo metu elektros kabeliai yra įtempti, kad būtų galima aptikti gedimo sroves, kurios generuoja medžiagų migraciją arba šilumą. Dažniausiai šie srovės gedimai yra tokie minimalūs, kad jų neaptinka apsauginiai įtaisai ir blogiausiu atveju gali sukelti gaisrą. PAT testeris gali atlikti montavimo matavimus, kai bandomoji įtampa yra 125 V, 250 V, 500 V arba 1000 V. Apkrovos srovė kiekvienu atveju yra 1 mA. PAT testeriui nereikalingas maitinimo tinklas.

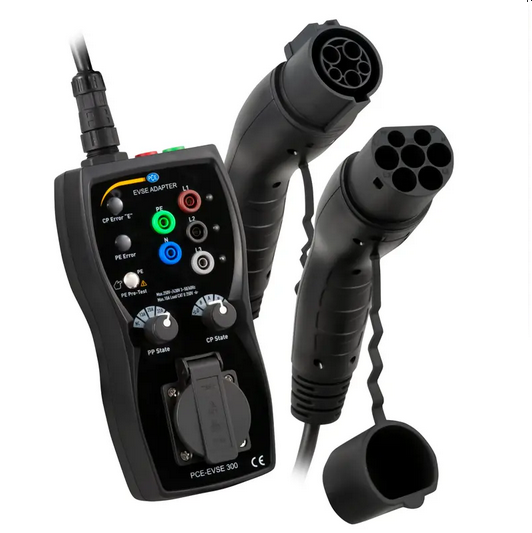

EVSE adapteris PCE-EVSE 300. Elektromobilumas vaidina vis svarbesnį vaidmenį. Svarbus momentas čia yra elektromobilių įkrovimo stotelės. Stacionariai įrengtų įkrovimo stotelių, dar vadinamų sieninėmis dėžėmis, funkcijai, apsauginiams įtaisams ir izoliacijai patikrinti reikalingi specialūs matavimo prietaisai. Tad reikalingas PAT testeris, kad matavimo prietaisą būtų galima prijungti prie įkrovimo stoties.
PAT testeris yra specialiai sukurtas šiai programai ir jau yra su įvairiomis funkcijomis. Pavyzdžiui, visos linijos, išeinančios iš įkrovimo stoties, išvedamos atskirai per laboratorinius kištukus. Taigi, visas eilutes galima bakstelėti per PAT testerį. Tai leidžia patikrinti įkrovimo stotelės izoliaciją, naudojant EVSE adapterį. EVSE adapteris turi smūgiams atsparų kištuką. PAT testeris gali būti naudojamas likutinės srovės įtaisui patikrinti. Įkrovimo kabelyje yra ne tik maitinimo linijos elektromobiliui įkrauti, bet ir dvi sąsajos. Elektromobilis susisiekia su įkrovimo stotele per CP (Control Pilot) liniją ir praneša apie esamą elektromobilio būseną. PP (Proximity Plug) linija naudojama ryšiui tarp prijungto įkrovimo kabelio ir įkrovimo stoties. Įkrovimo kabelis gali nurodyti įkrovimo stotelei, kiek amperų ji gali būti įkrauta. Norint išbandyti abi funkcijas, PAT testeris turi atitinkamus simuliatorius.

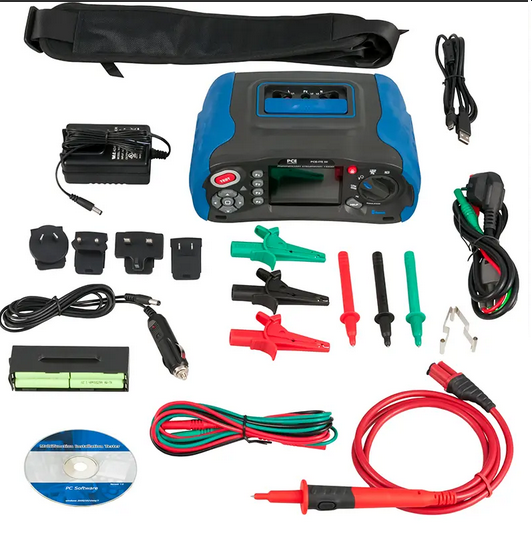

Komplektą sudaro: EVSE adapteris PCE-EVSE 300, montavimo testeris PCE-ITE 50, 1 tipo įkrovimo laido kištukas, 2 tipo įkrovimo laido kištukas, transportavimo krepšys, naudojimo instrukcija, bandymo laidai, transportavimo dėklas

PRIVALUMAI


• 3,5 colių spalvotas TFT LCD ekranas
• Atsparumas kilpai L-N, L-PE ir N-PE
• Reguliuojama FI bandymo srovė
• SD kortelė ir Bluetooth
• Geras / blogas FI testas
• Žemo omo matavimas
• Dvigubas ekranas
• Iki 1000 V gnybtų įtampa
• Transportavimo krepšys
• Tiesioginis sieninių dėžučių prijungimas
•  Adapteris su 1 ir 2 tipo įkrovimo kištukais
• PE laidininko bandymas
• Integruotas „Schuko“ lizdas

TECHNINIAI DUOMENYS

PAT testeris PCE-ITE 50

Žemi omai

• Matavimo diapazonas: 2 000 Ω / 20,00 Ω / 200,0 Ω / 2000 Ω
• Skiriamoji geba: 0,001 Ω / 0,01 Ω / 0,1 Ω / 1 Ω
• Tikslumas: ± (1,5 % + 30 skaitmenų) / ± (1,5 % + 3 skaitmenys) / ± (1,5 % + 3 skaitmenys) / ± (1,5 % + 5 skaitmenys)
• Maks. atviros grandinės įtampa: 5,8 V / 5,8 V / 5,8 V / 5,8 V
• Apsauga nuo perkrovos: 250 Vrms / 250 Vrms / 250 Vrms / 250 Vrms

Tęstinumo testeris

• Matavimo diapazonas: 2000 Ω
• Skiriamoji geba: 0,01 Ω
• Maks. atviros grandinės įtampa: 5,8 V
• Apsauga nuo perkrovos: 250 Vrms
• Trumpojo jungimo srovė: >= 200 mA

Atsparumas šlifavimui
L-PE (Hi-Amp): apkrovos srovė 4,0 A

• Matavimo diapazonas: 0,23-9,99 Ω / 10,0-99,9 Ω / 100-999 Ω
• Skiriamoji geba: 0,01 Ω / 0,1 Ω / 1 Ω
• Tikslumas: ± (4 % + 4 skaitmenys) / ± (4 % + 4 skaitmenys) / ± (4 % + 4 skaitmenys)

L-PE (be išjungimo): apkrovos srovė 15 mA

• Matavimo diapazonas: 0,23-9,99 Ω / 10,0-99,9 Ω / 100-999 Ω
• Skiriamoji geba: 0,01 Ω / 0,1 Ω / 1 Ω
• Tikslumas: ± (5 % + 6 skaitmenys) / ± (5 % + 6 skaitmenys) / ± (5 % + 6 skaitmenys)

L-N: apkrovos srovė 4,0 A

• Matavimo diapazonas: 0,23-9,99 Ω / 10,0-99,9 Ω / 100-999 Ω
• Skiriamoji geba: 0,01 Ω / 0,1 Ω / 1 Ω
• Tikslumas: ± (4 % + 4 skaitmenys) / ± (4 % + 4 skaitmenys) / ± (4 % + 4 skaitmenys)

RCD testas

• RCD (įvestis): 10 mA, 30 mA, 100 mA, 300 mA, 650 mA, 1 A
• Faktoriai: x 1/2, x1, x2, x5
• Išjungimo laiko tikslumas: ± (1 % + 1 ms)
• Bandomosios srovės signalo forma: sinusas (AC)
• Išjungimo ypatybės: G ir S
• Išleidimo laikas: 0° arba 180°
• Įtampos diapazonas: 194-260 V kintamoji srovė (50/60 Hz)
• Srovės matavimo tikslumas: ± (5 % + 2 skaitmenys)
• RCD tipai: A tipas, B tipas

Įtampos matavimas

• Matavimo diapazonas: 80-500 V AC/DC
• Skiriamoji geba: 1 V
• Tikslumas: ± (2 % + 2 skaitmenys)

Dažnio matavimas

• Matavimo diapazonas: 45-65 Hz
• Skiriamoji geba: 1 Hz
• Tikslumas: ±2 Hz

Įžeminimo matavimas

• Matavimo diapazonas: 0,00-99,99 Ω / 100,0-999,9 Ω / 1000-2000 Ω
• Skiriamoji geba: 0,01 Ω / 0,1 Ω / 1 Ω
• Tikslumas: ± (2 % + 30 skaitmenų) / ± (2 % + 6 skaitmenys) / ± (2 % + 6 skaitmenys)

Bendrosios specifikacijos

• Maitinimas: 8 x 1,2-1,5 V AA baterijos
• Veikimo laikas: apie 15 val.
• Matavimo kategorija: CAT III 600V
• Apsaugos klasė: IP 65
• Ekranas: 3,5 colio TFT (320 x 240 pikselių)
• Darbo aplinka: 0-45 °C, 0-95 % rH, nekondensuojantis
• Išmatavimai: 24,2 x 10,5 x 14,5 cm
• Svoris: 1,56 kg

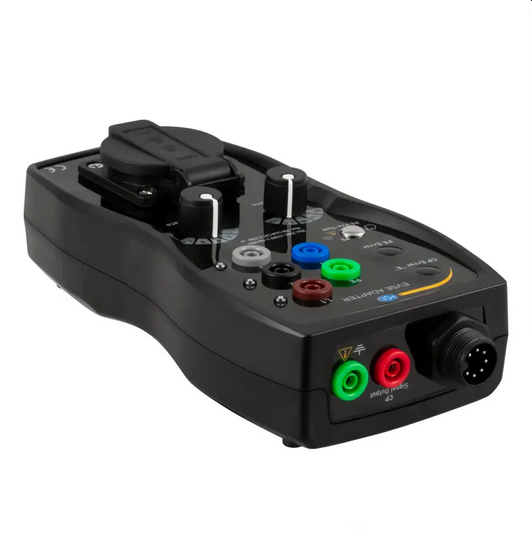

EVSE adapteris PCE-EVSE 300

Funkcijos

• PE testavimas (apsauginis laidininkas): prieinamas (available), klaida (error)
• PP simuliavimas (įkrovimo kabelio kodavimas): atviras, 13 A, 20 A, 32 A, 63 A
• CP simuliavimas (ryšio linija): A, B, C, D, klaida


Išėjimai (tik bandymo tikslais)

• Matavimo jungtys: L1, L2, L3, N, PE; maks. 250 / 430 V kintamoji srovė, 10 A; laboratorinis kištukas
• „Schuko“ jungtis: maks. 250 V kintamoji įtampa, 10 A
• Saugiklis iš „Schuko“ jungties: saugiklis F 10 A / 250 V, 5 x 20 mm / 0,19 x 0,78"
• CP signalo išėjimas: ± 12 V PWM


Kitos specifikacijos

• Įėjimo įtampa: 1 fazė: 250 V kintamosios srovės / 3 fazė: 430 V kintamosios srovės, 50/60 Hz, maks. 10 A
• 1 tipo įkrovimo laido jungtis: kintamosios srovės įkrovimo režimas 3, suderinama su IEC62196-1; 1 tipas arba SAE J1772 su transporto priemonės jungtimi (1 tipo, 5 kontaktų, 1 fazės)
• 2 tipo įkrovimo laido jungtis: kintamosios srovės įkrovimo režimas 3, suderinama su IEC62196-2; 1 tipas arba SAE J1772 su transporto priemonės jungtimi (2 tipas, 7 kontaktų, 3 fazių)
• Matavimo kategorija: CAT II 300 V
• Apsaugos klasė: IP54
• Užterštumo laipsnis: 2
• Darbo sąlygos: nuo 0 °C iki 40 °C / nuo 32 °F iki 104 °F, 10–85 % santykinis drėgnis, nekondensuojantis
• Laikymo sąlygos: nuo -10 °C iki 50 °C / nuo 14 °F iki 122 °F, 10–60 % santykinis drėgnis, nesikondensuojantis
• Maksimalus darbinis aukštis: maks. 2000 m
• Matmenys:277 x 109 x 63 mm
• Svoris: 1 kg
