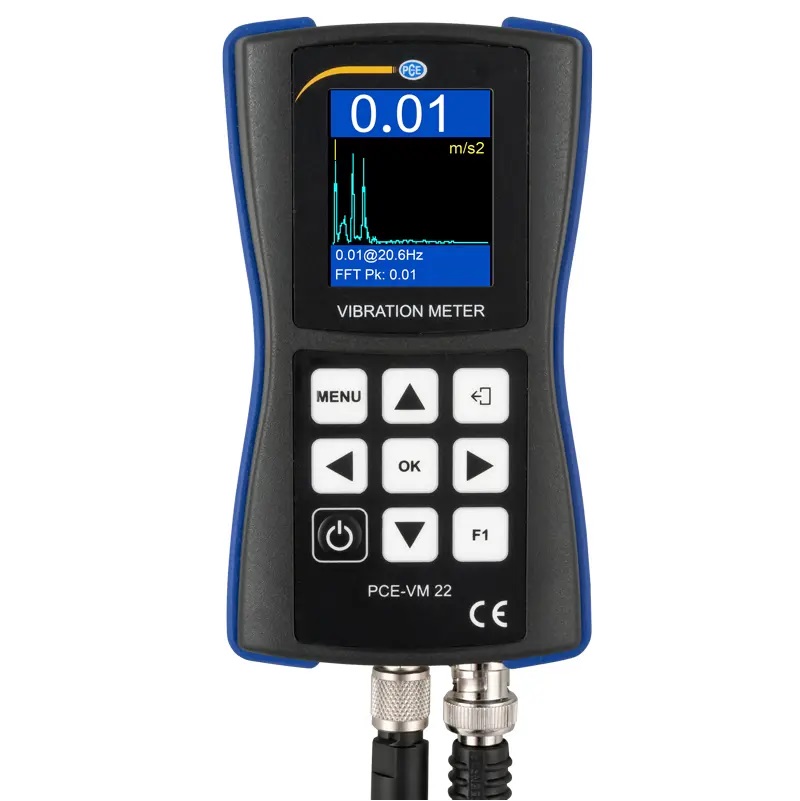

VIBRACIJOS MATUOKLIS PCE-VM 22-ICA SU ISO KALIBRAVIMO SERTIFIKATU

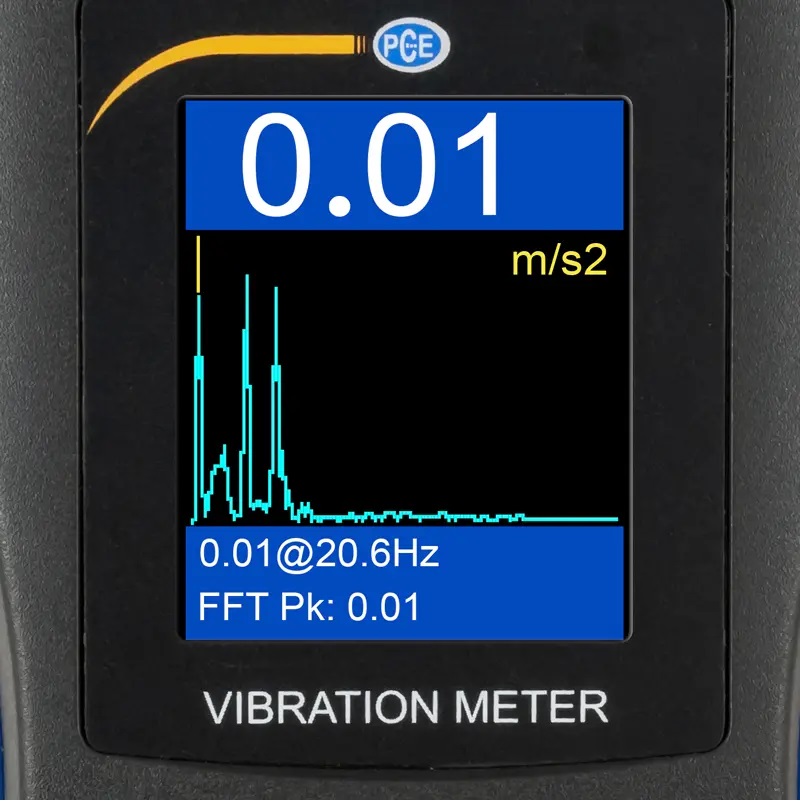

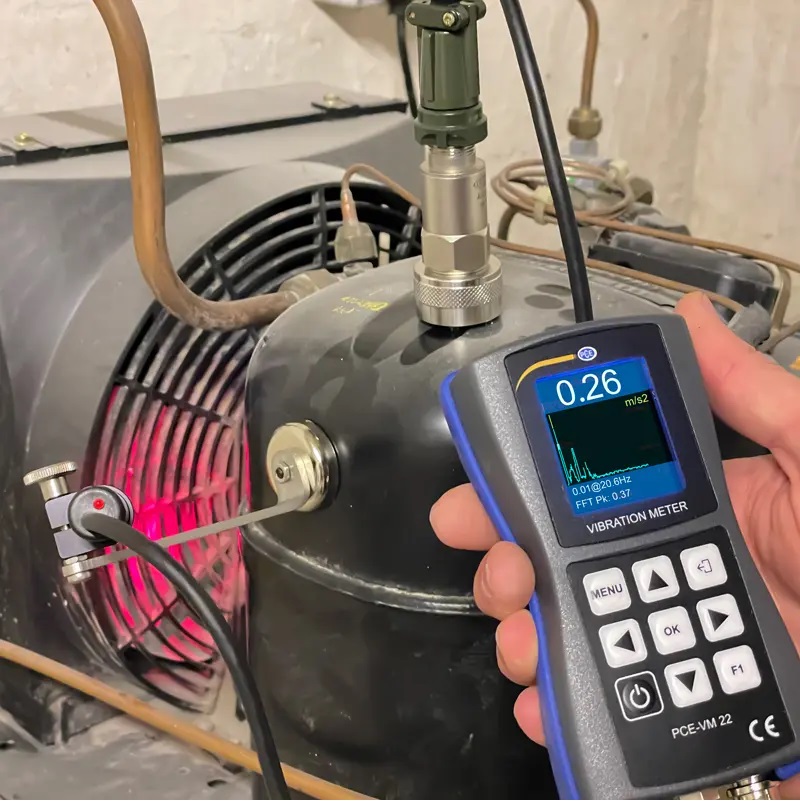

Vibracijos matuoklis turi 0-200 m/s² pagreičio matavimo diapazoną. Be pagreičio, vibracijos matuoklis taip pat gali matuoti greitį, poslinkį, dažnį ir ISO 18016-3 matavimą. Matuojant vibraciją, vibracijos matuoklyje vienu metu rodomas FFT vaizdas. Paspaudus mygtuką, galima perjungti iš FFT analizės į faktinį vibracijos bangos vaizdą. Tai leidžia dar geriau analizuoti ir įvertinti vibraciją naudojant vibrometrą. Vibracinio matuoklio vibracijos jutiklio magnetinis laikiklis sukonstruotas taip, kad jį būtų galima pritvirtinti prie išlinkimų, kurių minimalus spindulys yra 20 mm.

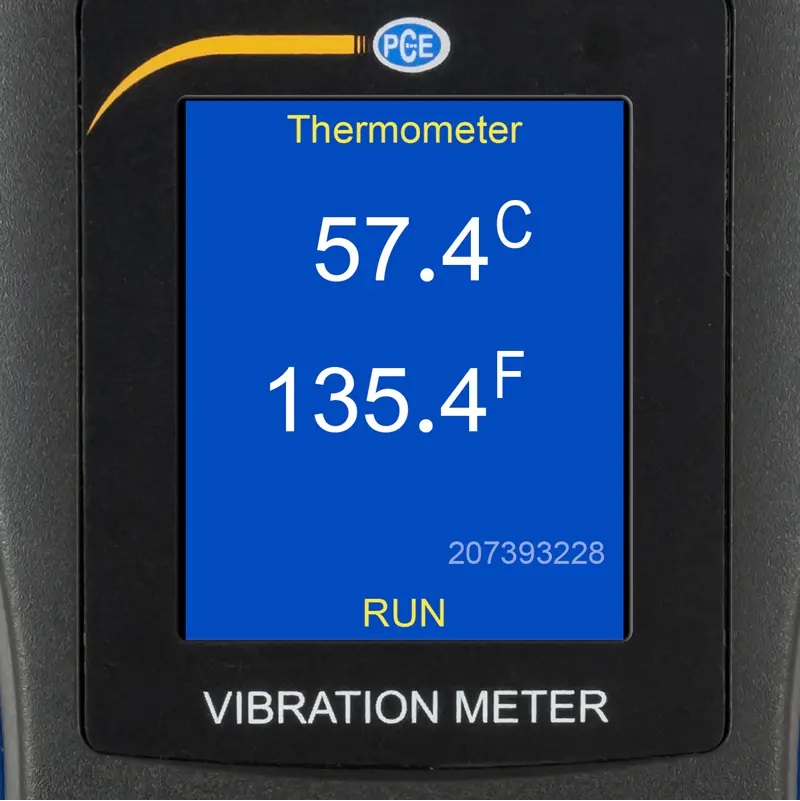

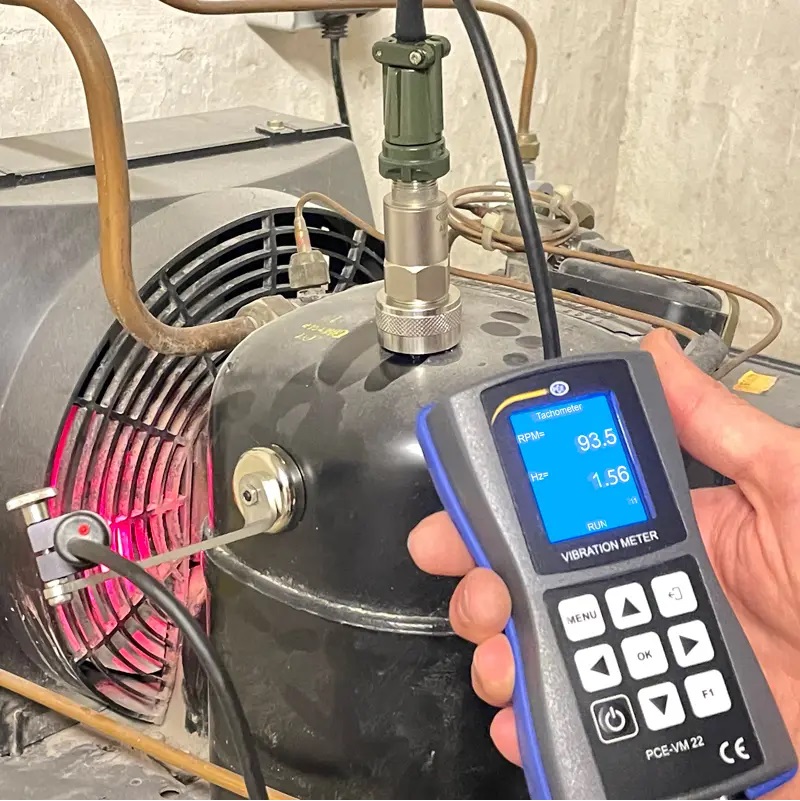

Be vibracijos matavimo, vibracijos matuoklis taip pat turi išorinį infraraudonųjų spindulių temperatūros jutiklį. Su šiuo temperatūros jutikliu galima išmatuoti paviršiaus temperatūrą nuo -70 °C iki 380 °C. Kita vibracijos matuoklio matavimo funkcija yra bekontaktis greičio matavimas. Tai reiškia, kad, pavyzdžiui, vėdinimo sistemų apsisukimų skaičių galima patikrinti vibracijos matuokliu. Prietaisas turi 4 GB atmintį. Matavimo duomenis galima perkelti iš vibracijos matuoklio į kompiuterį. Duomenims analizuoti yra nemokama programinė įranga. Dėl daugybės funkcijų vibracijos matuoklis yra universalus matavimo įrankis. Jis gali būti naudojamas, generatorių ar variklių priežiūros darbams. Pasirinktinai vibrometras gali būti aprūpintas ISO sertifikatu.

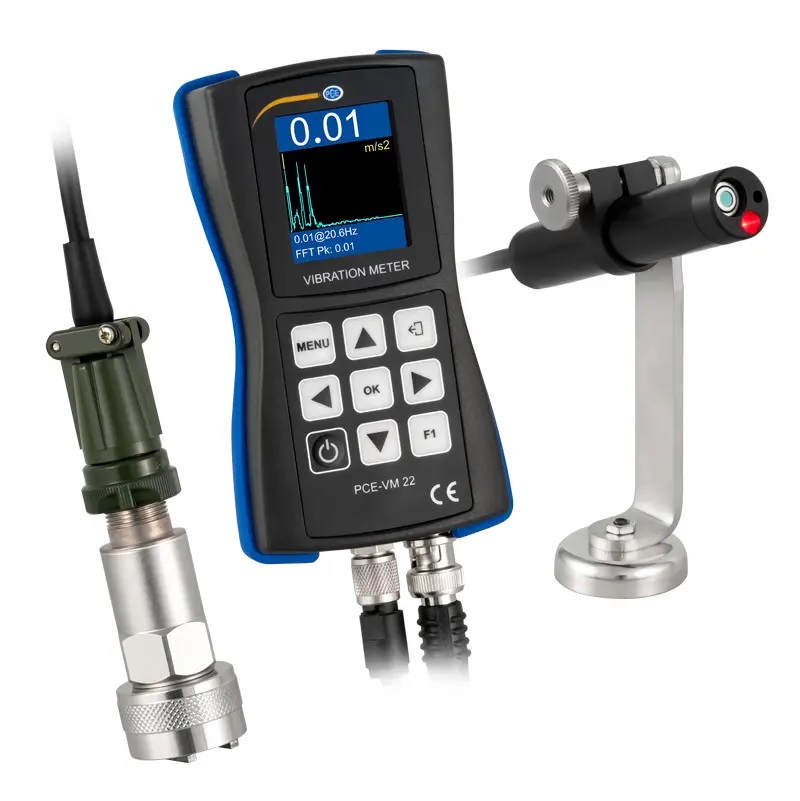

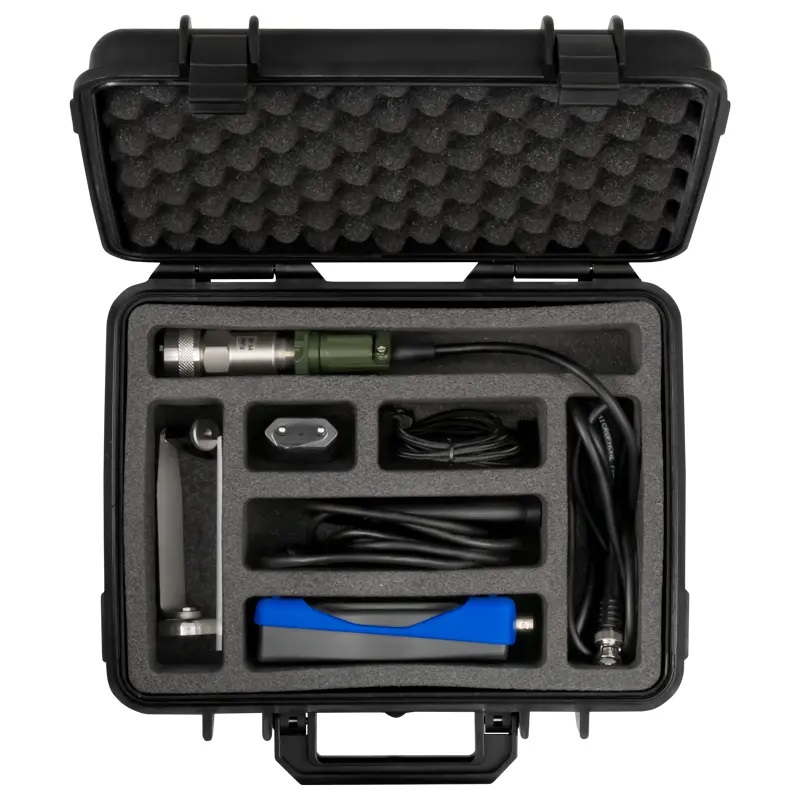

KOMPLEKTACIJA: vibracijos matuoklis PCE-VM 22-ICA, vibracijos jutiklis su prijungimo kabeliu ir magnetiniu laikikliu, infraraudonųjų spindulių jutiklis su greičio jutikliu, magnetinis laikiklis, USB įkrovimo adapteris, Micro USB laidas, transportavimo dėklas, naudojimo instrukcija, ISO kalibravimo sertifikatas
PRIVALUMAI
⦁ Matavimo diapazonas nuo 0 m/s² iki 200 m/s²
⦁ Infraraudonųjų spindulių temperatūros matavimas
⦁ 4 GB duomenų saugykla
⦁ 8 valandų baterijos veikimo laikas
⦁ Pridedamas ISO kalibravimo sertifikatu
⦁ FFT analizė ir vibracijos bangos vaizdas
TECHNINIAI PARAMETRAI
Dažnis
Matavimo diapazonas: 1-10 000 Hz
⦁ Skiriamoji geba: 0,1 Hz
⦁ Tikslumas: ±5 %
Pagreitis
Matavimo diapazonas: 0-200 m/s²
⦁ Skiriamoji geba: 0,01 m/s²
⦁ Tikslumas: ±5 %
Greitis
Matavimo diapazonas: 0-200 mm/s
⦁ Skiriamoji geba:0,01 mm/s
⦁ Tikslumas: ±5 %
Poslinkis
Matavimo diapazonas: 0-2000 µm
⦁ Skiriamoji geba: 0,01 µm
⦁ Tikslumas: ±5 %
⦁ Infraraudonųjų spindulių temperatūros matavimas: matavimo diapazonas nuo -70 °C iki 380 °C
⦁ Skiriamoji geba: 0,1 °C / °F
⦁ Tikslumas: ±0,5 %, esant (0-+60 °C), (32-140°F); ±1 %, esant (-40-0, 60-120 °C), (-40-32, 140-248 °F); ±2 %, esant (-70--40, 120-180 °C),
(-94--40, 248-356 °F); ±4 %, esant (180-+380 °C), (356-716 °F)
⦁ Fiksuotas spinduliavimas: 1

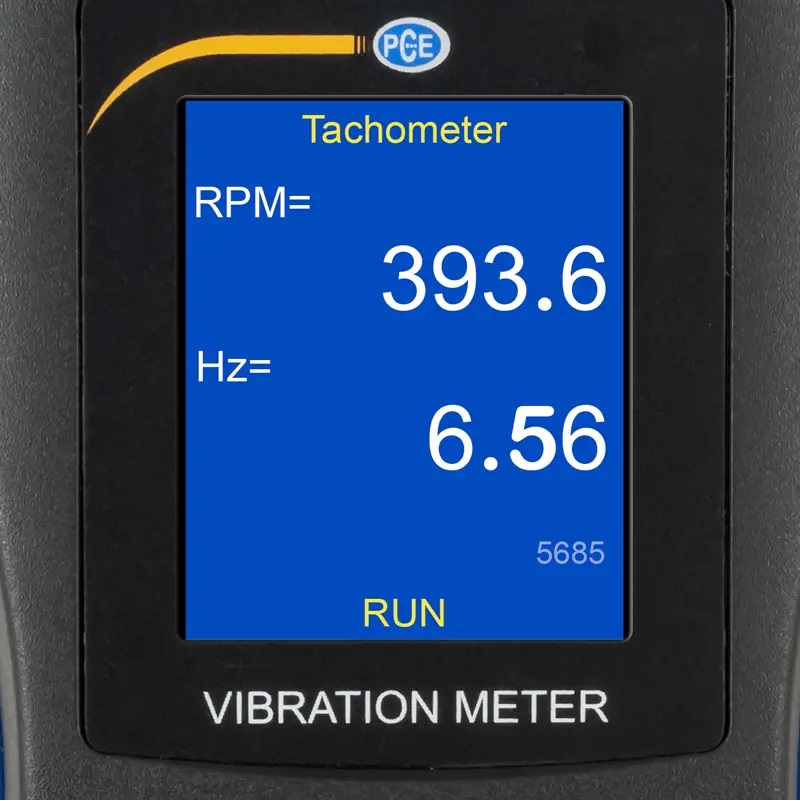

Tachometras
⦁ Matavimo diapazonas: 10-200 000 RPM
⦁ Skiriamoji geba: 0,1 aps./min
⦁ Tikslumas: ±0,1% ir ±1 aps./min
⦁ Vienetai: RPM, Hz

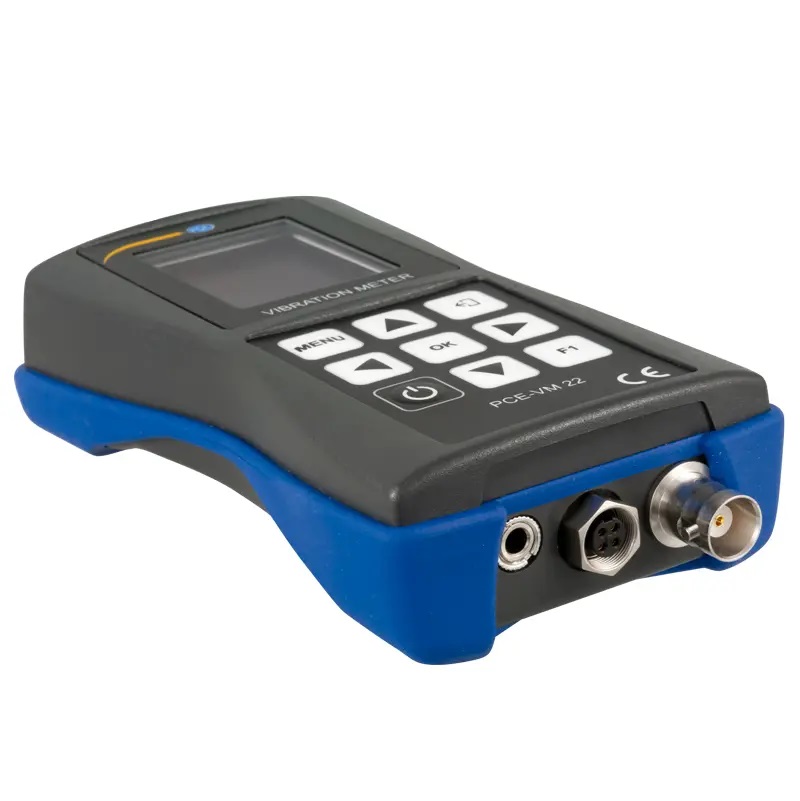

Papildomos delninio įrenginio specifikacijos
⦁ FFT spektro raiška: 400, 800, 1600 eilučių
⦁ Dinaminis diapazonas: 106 dB
⦁ A/D keitiklio skiriamoji geba: 24 bitai
⦁ Atminties vieta: 4 GB
⦁ Ekranas: 128x160 pikselių
⦁ Sąsaja: mikro USB sąsaja
⦁ Maitinimo baterija: 3,7 V, 1000 mAh baterija
⦁ Baterijos tarnavimo laikas: apie 8 valandos
⦁ Maitinimo bloko maitinimas: 5 V DC, 1 A
⦁ Darbo sąlygos: nuo 0 °C iki 50 °C, < 85 % santykinis drėgnis, nesikondensuojantis
⦁ Laikymo sąlygos: nuo -20 °C iki 60 °C, < 85 % santykinis drėgnis, nesikondensuojantis
⦁ Matmenys: 132 x 70 x 33 mm
⦁ Svoris: 150 g

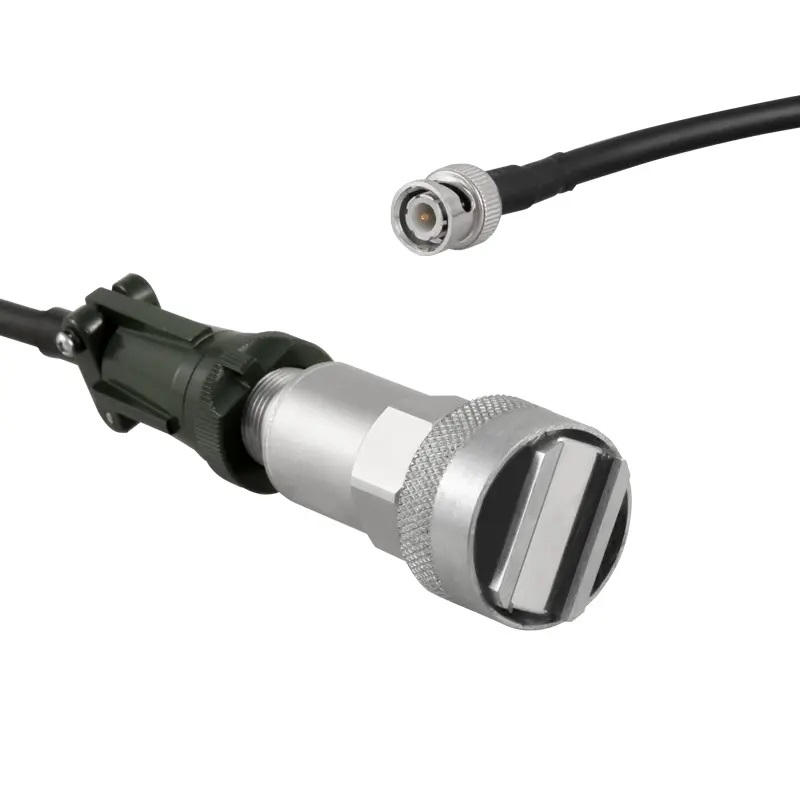

Vibracijos jutiklio specifikacijos
⦁ Jautrumas: 100 mV/g
⦁ Kabelio ilgis: apie 1,5 m
⦁ Jungtis: 2 kontaktų MIL-DTL-5015
⦁ Korpuso medžiaga: 316L nerūdijantis plienas
⦁ Matmenys: Ø25 x 53 mm
⦁ Svoris: 86 g
Magnetinio laikiklio specifikacijos
⦁ Skersmuo: 30 mm
⦁ Magnetinė jėga: 20 kg
⦁ Jungiamasis sriegis: 1/4"-28 UNF moteris
⦁ Mažiausias spindulys: 20 mm

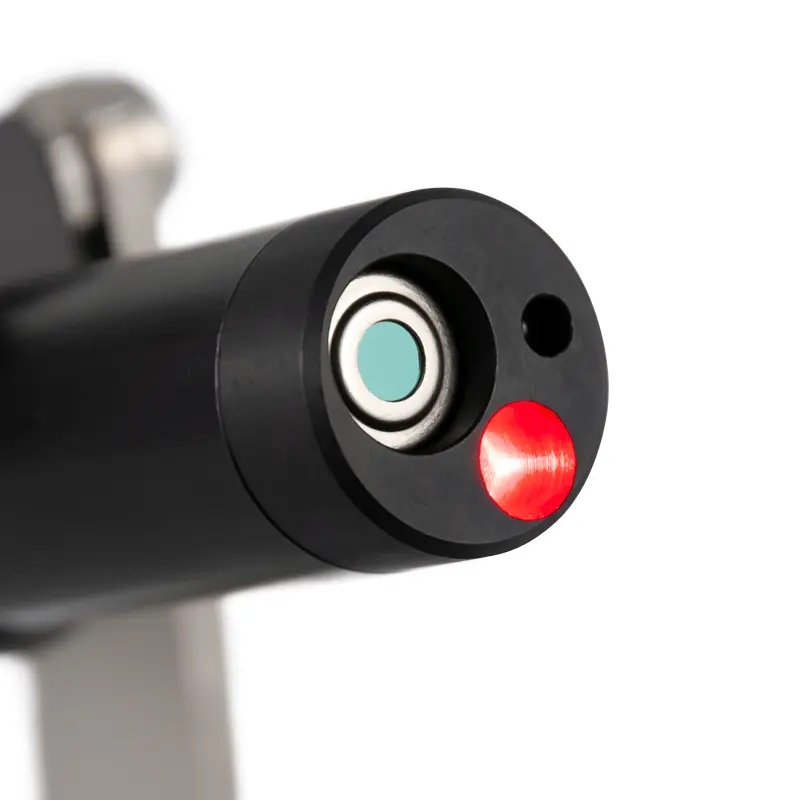

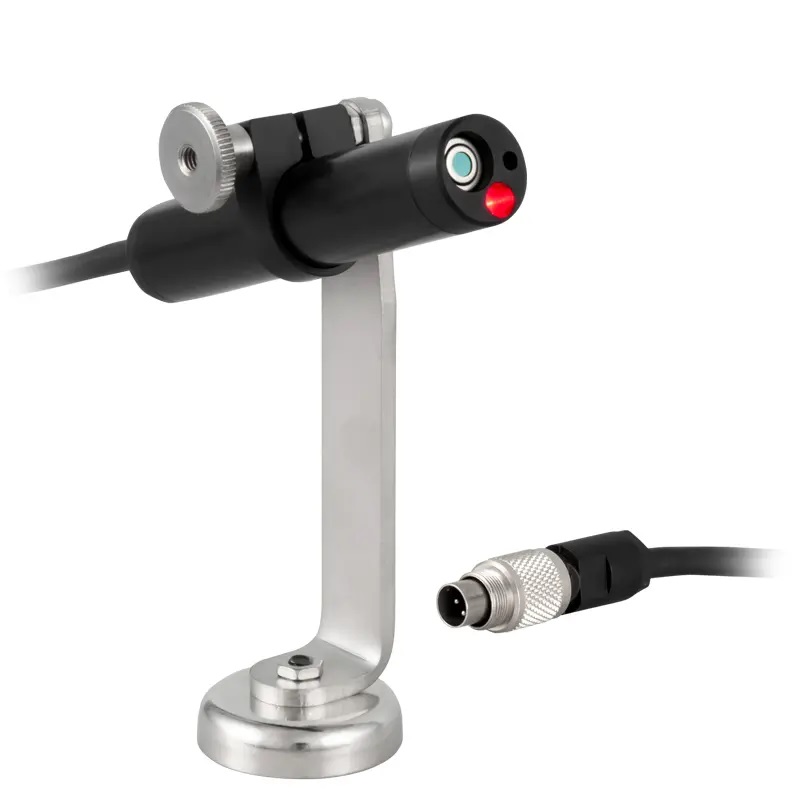

Infraraudonųjų spindulių ir RPM jutiklio specifikacijos
⦁ Kabelio ilgis: apie 1,2 m
⦁ Matmenys: Ø16 x 83 mm
⦁ Svoris: 75 g
