ŽMOGAUS VIBRACIJOS MATUOKLIS SU VISO KŪNO JUTIKLIU PCE-VM 31-WB
Žmogaus vibracijos matuoklis arba analizatorius PCE-VM 31-HA yra skirtas žmogaus vibracijai darbo vietoje matuoti. Vibracijos matuoklis gali apskaičiuoti rankos ir rankos vibracijos matavimus pagal ISO 5349 ir viso kūno vibracijos matavimus pagal ISO 2631. Be žmogaus vibracijos matavimų, Vibration Analyzer gali išmatuoti ir mašinų vibracijas. Vibracijos analizatorius taip pat palaiko TEDS, o tai reiškia, kad jis gali automatiškai aptikti ir identifikuoti TEDS palaikančius jutiklius. Apskritai prietaisas turi 4 nepriklausomus matavimo kanalus. Išmatuoti duomenys gali būti rodomi kaip intervalas, bėgimas arba maksimali RMS (MTVV), taip pat apskaičiuota vibracijos dozės vertė (eVDV), vektorių suma, smailė ir didžiausia smailė. Pagreitis taip pat gali būti rodomas kaip FTT su iki 125 eilučių. Vidinė vibracijos analizatoriaus „flash“ atmintis gali saugoti iki 10 000 matavimų arba iki 1 000 FTT su data, laiku ir komentaru. Išmatuoti duomenys taip pat gali būti perkelti į kompiuterį per USB 2.0 sąsają.

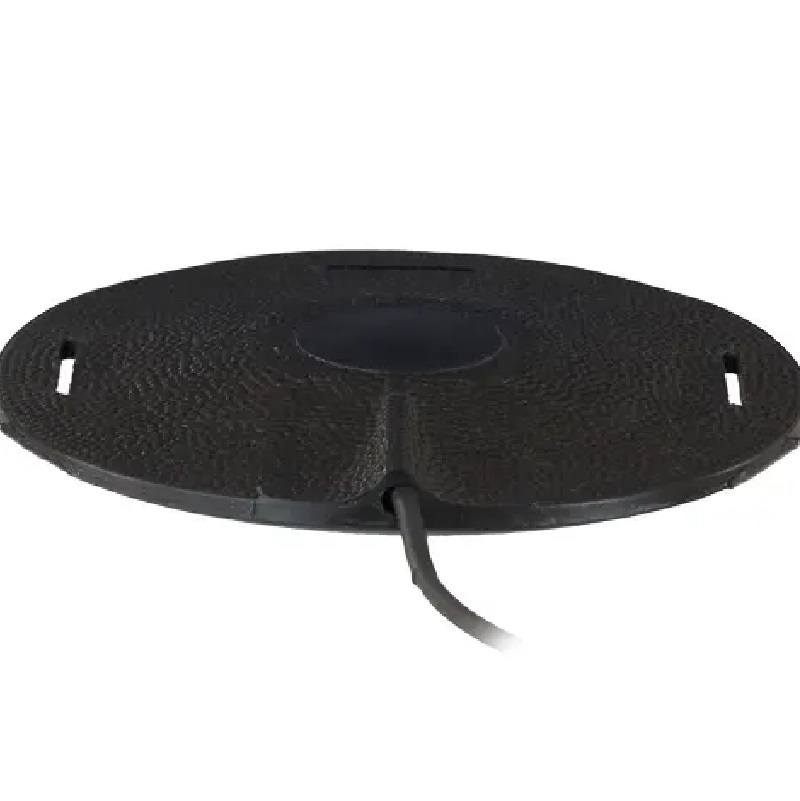

KOMPLEKTACIJA: žmogaus vibracijos matuoklis PCE-VM 31-WB, viso kūno pagreičio jutiklis KB103SVD, USB laidas, 3 x baterijos, vartotojo vadovas, nešiojimo dėklas
*Apima tik viso kūno jutiklį – rankos jutiklis parduodamas atskirai.
PRIVALUMAI
⦁ Triašiam plaštakos ir viso kūno vibracijos matavimui (Xh, Yh ir Zh ašims)
⦁ Rankos ir rankos vibracijos sindromui (HAVS) ir riešo kanalo sindromo rizikos įvertinimui, poveikio veikimo verčių (EAV) ir poveikio matavimui, ribotos vertės (ELV) ir atitikties reguliavimui
⦁ Greitis, pagreitis, poslinkis
⦁ 3 kanalų FFT
⦁ TEDS palaikymas
⦁ "Flash" atmintis iki 10 000 rodmenų
⦁ USB sąsaja
⦁ Kompaktiškas dizainas
⦁ Lengva naudoti - Galima ISO 8041 kalibravimo sertifikato parinktis (žr. priedus )
TECHNINIAI PARAMETRAI
Jutiklis su 1 mV/(m/s²)
⦁ Pagreitis: 1100 m/s² / 3609 pėdų/s²
⦁ Greitis: 100-10 000 mm/s; 4,0-394,0 in/s (1 kHz/1 Hz)
⦁ Poslinkis (pikas): 250-15 000 µm; 0,01-0,6 colio (5 Hz / 250 Hz)
Jutiklis su 10 mV/(m/s²)
⦁ Pagreitis: 110 m/s² / 361 pėdų/s²
⦁ Greitis: 10-1 000 mm/s; 0,4-39,4 in/s (1 kHz/1 Hz)
⦁ Poslinkis (pikas): 25-1 500 µm; 0,001-0,06 colio (5 Hz / 250 Hz)
Ekrano skiriamoji geba (1/10 mV/(m/s²))
⦁ Pagreitis: 0,01 m/s² / 0,4 in/s²
⦁ Greitis: 0,1 mm/s / 0,004 in/s
⦁ Poslinkis: 1 µm / 4 x 10 -5 col
⦁ Tiesiškumo diapazonas: > 75 dB ±6 % paklaidai
⦁ Triukšmas: < 0,003 m/s² / 0,12 in/s²
⦁ Įėjimai 4 Low-Power-IEPE įėjimai; 0,7 mA / 17 V; TEDS palaikymas, IEEE1451.4, 25 šablonas
⦁ Jutiklio jautrumas: 0,8–120 mV/(m/s²)
⦁ Ekranas rodo žmogaus vibraciją (pagreitį): intervalas RMS; vektoriaus suma; maks. veikianti RMS (MTVV); vibracijos dozės vertė (VDV);
⦁ Rodo pagreičio, greičio, poslinkio vienetus: veikiantis RMS; maksimalus RMS; vektoriaus sumos; smailės vertės, maksimalios smailės vertės
⦁ Filtrai: svėrimo filtrai: Wb, Wc, Wd, Wh, Wj, Wk, Wm; nesvertas: 6,3–1259 Hz (H/A) / 0,4–100 Hz (G/K); pagreitis: 0,1–2000 Hz / 1–1000 Hz; greitis: 1–100 Hz / 2–1000 Hz / 10–1000 Hz; poslinkis : 5-250 Hz
⦁ Dažnio analizė (FFT): 125 eilutės X/Y/Z, didžiausias pagreičio spektras, 3 - 240 / 6 - 480 / 12 - 960 / 24 - 1920 Hz
⦁ Duomenų atmintis: blykstė, 10 000 matavimų, 1 000 FFt, kiekvienas su data, laiku ir komentaru
⦁ Ekranas: OLED, 128 x 160 pikselių, spalvotas
⦁ Sąsaja: USB 2.0, visu greičiu, CDC režimu (virtualus COM prievadas), per kabelį VM2x-USB
⦁ Baterijos: 3 x 1,5 V AAA baterijos arba akumuliatoriai (LR03 arba HR03)
⦁ Aplinkos sąlygos: nuo -20 °C iki +60 ° C, < 95 % RH
⦁ Apytiksliai matmenys: 125 mm x 65 mm x 27 mm (be jungčių)
⦁ Svoris: 140 g
